Датчик тока ДТ-4
Датчик тока ДТ-4 предназначены для применения совместно с блоками защиты типа БКЗ-3 и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.
Маркировка
На датчике указываются выходные данные:
- наименование датчика;
- номинальный ток датчика;
- дата выпуска

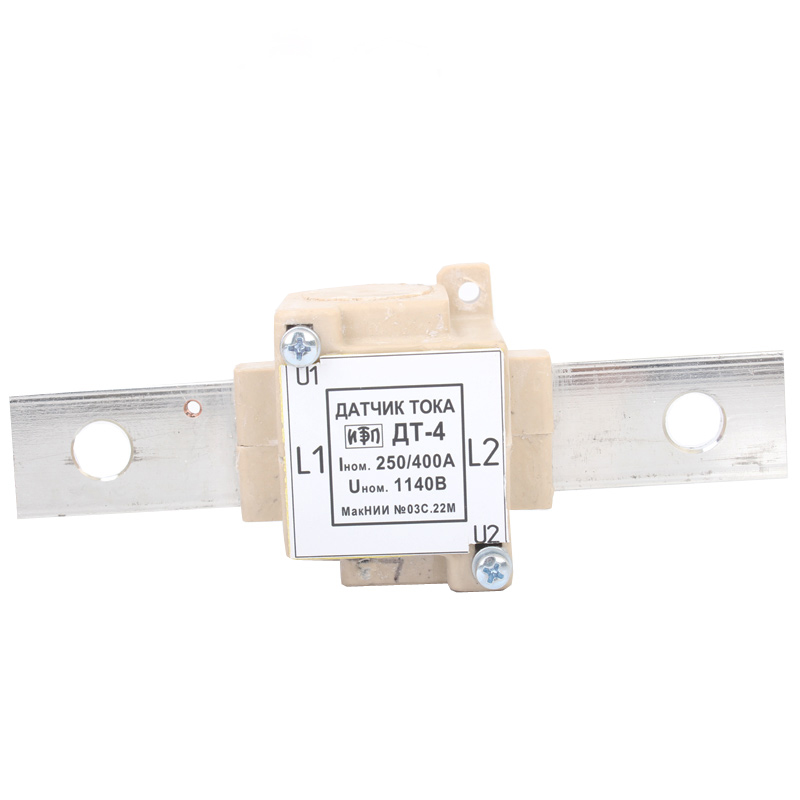

Рис.1 Общий вид датчика тока ДТ-4
Условия эксплуатации
Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Датчик предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре 35°С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение блока в пространстве не регламентируется.

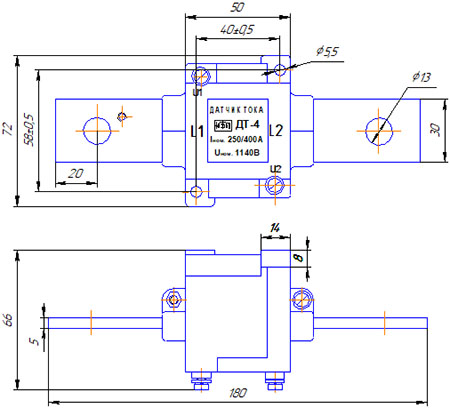

Рис.2. Габаритные и присоединительные размеры датчика ДТ-4
| Номинальное напряжение электрической сети, в которой могут быть установлены датчики тока типа ДТ, В, не более | 1140 |
| Номинальный ток, А | 250/400 |
| Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 840 Ом при токе первичной обмотки датчика тока, равном номинальному, В | 7,2±0,4 |
| Частота сети, Гц | 50 |
| Габариты датчиков, мм: | 180x72 |
| Масса, кг не более | 0,8 |
Комплектация
- Датчик тока ДТ — 1шт.
- Паспорт (на партию).
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие датчиков тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.
Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
