Усилители мощности SM-160
Усилители мощности SM-160 предназначен для:
- организации местного вещания на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников, между которыми могут быть заданы различные уровни приоритета, на большие расстояния с минимальными потерями мощности в трансляционных линиях;
- работы в качестве системного блока в составе конференцсистем типа «круглый стол» и систем озвучивания совещаний.
Работа устройства
Принцип работы УМ состоит в микшировании входных аудио- сигналов в соответствии с заданными уровнями приоритета и последующем усилении суммарного (результирующего) сигнала.
Входные сигналы, предварительно усиленные в ВУ1, ВУ2, ВУ3, поступают на регуляторы уровня РУ1, РУ2, РУ3, с помощью которых выставляются требуемые уровни сигналов независимо по каждому из трех входов. Микшер- коммутатор МКК выполняет последующее микширование (суммирование) и (или) коммутацию сигналов в зависимости от управляющих воздействий, формируемых схемой управления СУМКК в соответствии с положением переключателей задатчика ЗУП. Входы ВХОД 1 и КОНФЕРЕНЦИЯ являются равноприоритетными, т.е. поступающие на них сигналы микшируются независимо от состояния задатчика ЗУП.
Выходной сигнал МКК подается на схему индикации СИ (для индикации перегрузки предварительных усилителей), усилитель УЛВ (для организации линейного выхода, предназначенного для наращивания трансляционной мощности при использовании УМ в составе системы вещания) и регуляторы РТ и РГ (для плавного регулирования тембра и громкости суммарного сигнала). Сигнал, снимаемый с РГ, через схему АРУ подается на усилитель мощности УМ, а с выхода УМ – на выходной трансформатор.
Комплект поставки
- усилитель мощности SM-160 - 1 шт
- шнур сетевой 3х0,75 1,8м - 1 шт.
- одиночный комплект ЗИП КИПЛ 4.170.015:
- штекер NYS-204 - 2 шт.
- наконечник кабельный ST-090/R - 1 шт.
- наконечник кабельный ST-090/B - 1 шт.
- розетка MSTB 2,5/2 ST - 2 шт.
- вставки плавкие 5 х 20 мм DIN 41662, IEC 127-2/III:
- 250 В: 2А или 3,15 А - 1 шт.
- 250 В: 5А - 1 шт.
- Руководство по эксплуатации КИПЛ 2.039.014 РЭ - 1 шт.
- Комплект упаковки КИПЛ 4.170.053 - 1 шт.
| Наименование параметра | Характеристики |
| Номинальное выходное напряжение, В | 30; 120 |
| Выходная мощность, ограниченная искажениями, Вт, не менее | 160 |
Входное сопротивление, кОм, не менее:
|
1,5 / 0,75 80 / 40 |
Минимальная ЭДС источника, не более:
|
0,5 / 1,0 0,5 / 1,0 |
| Напряжение на выходе ВЫХОД ЛИНЕЙНЫЙ, В, не менее | 1 |
| Эффективный диапазон частот при неравномерности 2,5 дБ, Гц, не уже | 50...16000 |
| Пределы регулирования тембра на низкой НЧ (100 Гц) и высокой ВЧ (10 кГц) частоте, дБ, не менее | ±12 |
| Общие гармонические искажения, %, не более | 1,5 |
| Отношение сигнал/шум, дБ, не менее | 65 |
| Потребляемая мощность, ВА, не более | 300 |
| Габаритные размеры, мм, не более | 483х89х400 |
| Масса, кг, не более | 13,5 |
| Примечание – значения в числителе соответствует симметричному, в знаменателе – несимметричному включению источника сигнала | |

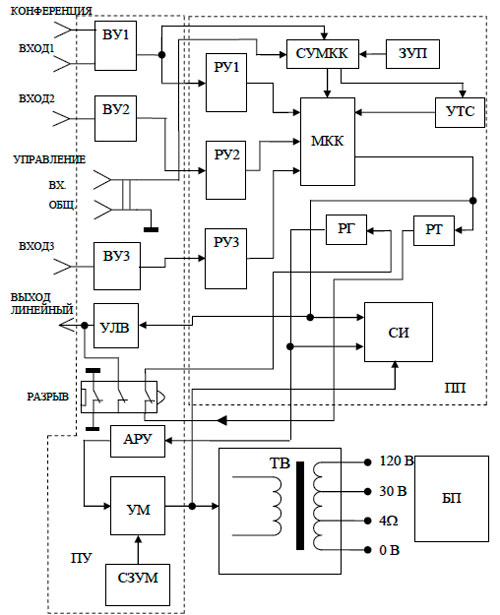

Рис.1. Структурная схема усилителя мощности SM-160, где:
ПУ – плата усилителя;
ПП – плата пульта;
УТС – плата усилителя тонального сигнала;
БП – блок питания;
ТВ – трансформатор выходной;
ВУ1, ВУ2, ВУ3 – входные усилители;
АРУ – схема автоматической регулировки усиления;
УМ – усилитель мощности;
СЗУМ – схема защиты усилителя мощности;
УЛВ – усилитель линейного выхода;
РУ1, РУ2, РУ3 – регуляторы уровня сигнальных входов;
МКК – микшер-коммутатор каналов;
СУМКК – схема управления микшером-коммутатором каналов;
ЗУП – задатчик управления приоритетами;
РТ – регулятор тембра;
РГ – регулятор громкости;
СИ – схема индикации.
