Усилитель мощности UM 200NE

Артикул:
255
Обозначение:
UM 200NE
Производитель:
Компания «РЭК»

Усилитель мощности UM 200NE предназначены для передачи звуковой информации на большие расстояния с наименьшими потерями мощности в трансляционных линиях.

Область применения

Усилитель мощности широко используется на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников с различными уровнями приоритета.

Пределы регулирования тембра, на частотах 100 (НЧ), 1000 (СЧ) и 10000 (ВЧ) Гц, дБ, не менее: Примечание – значения в числителе соответствует симметричному, в знаменателе – несимметричному включению источника сигнала
Технические характеристики
Параметры Значение
Номинальная электрическая мощность, Вт 200
Номинальное выходное напряжение, В 25, 50, 70, 100
Минимальная ЭДС источника:
  • по входу Разрыв, В
  • по входу Микрофон, мВ
  • по входу Приоритет, В
  • по входу Линия, В
  • по входу Лин. Вход, В
– /1,0

– /0,5

0,5 /1,0

Входное сопротивление, кОм:
  • по входу Разрыв, В
  • по входу Микрофон, мВ
  • по входу Приоритет, В
  • по входу Линия, В
  • по входу Лин. Вход, В
– / 10

– / 20

20 / 10

Эффективный диапазон частот (2 дБ), Гц от 40 до 16000
Общие гармонические искажения, % 3
Отношение сигнал/шум, дБ 70
Потребляемая мощность, ВА 410
Габаритные размеры, м 483х89х390
Масса, кг 15,5

Исполнение

УКС и УМ серии «Перрон» выполнены в виде сборной конструкции, закрытой сверху и снизу съемными крышками. На боковых стенках и передней панели предусмотрены вентиляционные отверстия. Транзисторы выходного каскада размещены на расположенном внутри корпуса радиаторе, который обдувается вентилятором. На днище корпуса (шасси) закреплены силовой и выходной трансформаторы.

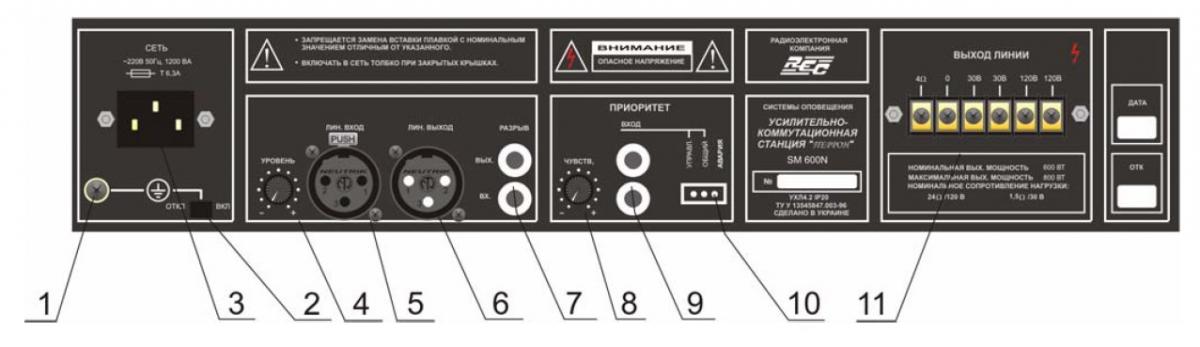

Рис.1. Схема задней панели усилителя UM 200NE
Рис.1. Схема задней панели усилителя UM 200NE
1 – клемма защитного заземления;
2 – переключатель ОТКЛ./ВКЛ. (OFF/ON), предназначенный для отключения «схемного» общего провода от корпуса изделия;
3 – ввод сетевого питания СЕТЬ (POWER) с держателем вставки плавкой  в цепи сетевого питания;
4, 5 – гнездо ЛИН. ВХОД (INPUT) с соответствующим ему регулятором УРОВЕНЬ (LEVEL), предназначенное для подключения линейных источников звуковых сигналов;
6 – гнездо ЛИН. ВЫХОД (OUTPUT), предназначенное для подключения внешних устройств к выходу предварительного усилителя;
7 – гнезда РАЗРЫВ/ВХ. (INSERT/IN) и РАЗРЫВ/ВЫХ. (INSERT/OUT), предназначенные для подключения внешних устройств обработки звуковых сигналов (эквалайзер, подавитель обратной акустической связи и т.п.);
8, 9 – гнездо ПРИОРИТЕТ/ВХОД (PRIORITY/INPUT) с соответствующим ему регулятором ЧУВСТВ (GAIN), предназначенное для подключения линейного источника звуковых сигналов с высшим уровнем приоритета;
10 – колодка клеммная для подключения внешних управляющего и исполнительного устройств (соответственно выводы ОБЩИЙ (GND) и УПРАВЛ (CONTROL); ОБЩИЙ (GND) и АВАРИЯ (FAILURE));
11 – колодка клеммная ВЫХОД ЛИНИИ (POWER OUTPUT).
