Усилители мощности SM-100

Артикул:
265
Обозначение:
SM-100
Производитель:
Компания «РЭК»
Документация:
rukovodstvo_dlya_usilitelya_moshchnosti_sm-100.pdf
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Усилители мощности SM-100 предназначены для:

  • организации местного вещания на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников, между которыми могут быть заданы различные уровни приоритета, на большие расстояния с минимальными потерями мощности в трансляционных линиях;
  • работы в качестве системного блока в составе конференцсистем типа «круглый стол» и систем озвучивания совещаний.

Эксплуатация

Усилители мощности SM-100 предназначены для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную круглосуточную работу в следующих условиях эксплуатации:

  • температура окружающего воздуха от 1 до 40С;
  • относительная влажность воздуха при температуре +25 ºС и более низких температурах без конденсации влаги - не более 80%;
  • вибрационные нагрузки при амплитуде смещения 0,35мм в диапазоне частот от 10 до 55Гц;
  • атмосферное давление  от 84 до 106,7 (от 650 до 800) кПа (мм рт. ст.)

Исполнение

Усилители мощности SM-100 выполнены в виде сборной конструкции, закрытой снизу и сверху съемными крышками. На боковых стенках и передней панели предусмотрены вентиляционные отверстия. Транзисторы выходного каскада размещены на находящемся внутри корпуса УМ радиаторе, который обдувается вентилятором постоянного тока. Силовой и выходной трансформаторы расположены на шасси, установленном внутри корпуса.

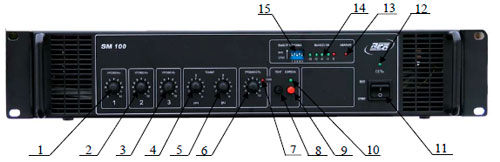

Рис.1. Передняя (лицевая) панель SM-100
Рис.1. Передняя (лицевая) панель SM-100, где:
1, 2, 3 – регуляторы УРОВЕНЬ/1, УРОВЕНЬ/2 и УРОВЕНЬ/3, предназначенные для плавного регулирования усиления по каждому из сигнальных входов УМ;
4, 5 – регуляторы ТЕМБР/НЧ и ТЕМБР/ВЧ, предназначенные для регулирования тембра (амплитудно-частотной характеристики) по низким (НЧ) и по высоким (ВЧ) частотам;
6 – регулятор ГРОМКОСТЬ, предназначенный для регулирования общего усиления (уровня выходного сигнала) УМ;
7 – индикатор ПИК, предназначенный для сигнализации перегрузки входного усилителя;
8 – кнопка ГОНГ, предназначенная для включения тонального сигнала «Бим-Бом»;
9, 10 – кнопочный переключатель СИРЕНА и соответствующий ему одноименный индикатор, предназначенные для включения и индикации включения звукового сигнала тревожного оповещения;
11, 12 – клавишный переключатель СЕТЬ и соответствующий ему одноименный индикатор, предназначенные для включения и индикации включения сетевого питания;
13 – индикатор АВАРИЯ, предназначенный для сигнализации об аварийном состоянии УМ;
14 – индикатор ВЫХОД УМ, предназначенный для контроля выходного напряжения УМ;
15 – переключатели ВЫБОР РЕЖИМА, предназначенные для управления приоритетами сигнальных входов.

Технические характеристики
Наименование параметра Характеристики
Номинальное выходное напряжение, В 30; 120
Выходная мощность, ограниченная искажениями, Вт, не менее 100
Входное сопротивление, кОм, не менее:
  • по входу МИКР.
  • по входу ЛИНИЯ
 1,5 / 0,75
80 / 40
Минимальная ЭДС источника, не более:
  • по входу МИКР, мВ
  • по входу ЛИНИЯ, В
 0,5 / 1,0
0,5 / 1,0
Напряжение на выходе ВЫХОД ЛИНЕЙНЫЙ, В, не менее 1
Эффективный диапазон частот при неравномерности 2,5 дБ, Гц, не уже 50...16000
Пределы регулирования тембра на низкой НЧ (100 Гц) и высокой ВЧ (10 кГц) частоте, дБ, не менее ±12
Общие гармонические искажения, %, не более 1
Отношение сигнал/шум, дБ, не менее 65
Потребляемая мощность, ВА, не более 190
Габаритные размеры, мм, не более 483х89х400
Масса, кг, не более 12,8
Примечание – значения в числителе соответствует симметричному, в знаменателе – несимметричному включению источника сигнала

Комплект поставки

  • усилитель мощности SM-100 - 1 шт
  • шнур сетевой 3х0,75 1,8м - 1 шт.
  • одиночный комплект ЗИП КИПЛ 4.170.015:
    • штекер NYS-204 - 2 шт.
    • наконечник кабельный ST-090/R - 1 шт.
    • наконечник кабельный ST-090/B - 1 шт.
    • розетка MSTB 2,5/2 ST - 2 шт.
  • вставки плавкие 5 х 20 мм DIN 41662, IEC 127-2/III:
    • 250 В: 2А или 3,15 А - 1 шт.
    • 250 В: 5А - 1 шт.
  • Руководство по эксплуатации КИПЛ 2.039.014 РЭ - 1 шт.
  • Комплект упаковки КИПЛ 4.170.053 - 1 шт.
