Усилители мощности MS1500

Усилители мощности MS1500 предназначены для высококачественного усиления сигналов звуковой частоты и применяются для озвучивания концертных и театральных программ в составе профессиональных звуковоспроизводящих комплексов.

Конструкция

Усилители мощности выполнены в виде сборной конструкции, закрытой сверху съемной крышкой.

На передней и боковых панелях УМ предусмотрены вентиляционные отверстия. Выходные транзисторы каждого из каналов установлены на отдельных радиаторах. Забор воздуха для обдува радиаторов осуществляется со стороны передней панели вентиляторами постоянного тока.

На днище корпуса (шасси) расположен силовой трансформатор.

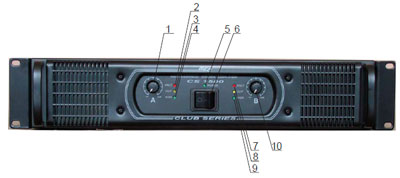

Рис.1. Передняя панель усилителя мощности MS1500, где:
1, 10 – регуляторы громкости каналов А и В;
2, 7 – светодиодные индикаторы PROT, предназначенные для индикации срабатывания систем защиты по каждому из каналов;
3, 8 – светодиодные индикаторы CLIP, предназначенные для индикации перегрузки по каждому из каналов;
4, 9 – светодиодные индикаторы SIGN, предназначенные для индикации наличия по каждому из каналов выходного сигнала с уровнем выше минус 30 дБ;
5 – светодиодный индикатор POWER, предназначенный для индикации включенного состояния УМ;
6 – автоматический выключатель POWER, предназначенный для включения/выключения изделия.

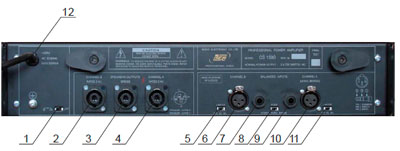

Рис.2. Задняя панель усилителя мощности MS1500, где:
1 – переключатель LIFT, предназначенный для отключения «схемного» общего провода от корпуса УМ;
2, 3, 4 – розетки OUTPUT B, OUTPUT A, и BRIDGE предназначенные для подключения акустических систем соответственно к выходам каналов В, А и выходу в режиме мост;
5, 11 – переключатели LIMITER А и LIMITER В, предназначенные для изменения настроек систем защиты от перегрузок по входу соответствующих каналов;
6, 10 – входные разъемы INPUT A и INPUT B (XLR);
7, 9 – входные разъемы INPUT A и INPUT B (JACK 1/4");
8 – переключатель режимов работы УМ («моно», «стерео», «мост»).
12 – ввод сетевого шнура.
