Усилитель мощности SM 200N

Артикул:

262

Обозначение:

SM 200N

Производитель:

Компания «РЭК»

Документация:

rukovodstvo_dlya_usilitelya_moshchnosti_sm_200n.pdf

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

В корзину

Усилитель мощности SM 200N предназначен для организации местного вещания на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников с различными уровнями приоритета.

Исполнение

УКС и УМ серии «Перрон» выполнены в виде сборной конструкции, закрытой сверху и снизу съемными крышками. На боковых стенках и передней панели предусмотрены вентиляционные отверстия. Транзисторы выходного каскада размещены на расположенном внутри корпуса радиаторе, который обдувается вентилятором. На днище корпуса (шасси) закреплены силовой и выходной трансформаторы.

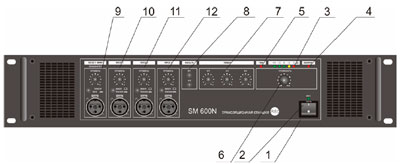

На передних панелях расположены:

1, 2 – клавишный выключатель СЕТЬ (POWER) и соответствующий ему индикатор ВКЛ., предназначенные для включения и индикации включения сетевого питания;
3 – индикатор «-18 -12 -6 -3 0 дБ (dB)», предназначенный для контроля выходного напряжения;
4 – индикатор АВАРИЯ (PROTECT), предназначенный для сигнализации об аварийном состоянии изделия.

Кроме того, на передней панели УКС расположены:

5 – индикатор ПИК (PEAK), предназначенный для сигнализации о перегрузке входного усилителя;
6 – регулятор ГРОМКОСТЬ (VOLUME), предназначенный для регулирования общего усиления (уровня выходного сигнала) УКС;
7 – регуляторы ТЕМБР: НЧ CЧ ВЧ (EQUALIZER:BASS MIDLE TREMBLE), предназначенные для регулирования тембра (амплитудно-частотной характеристики) соответственно по низким (НЧ), средним (СЧ) и высоким (ВЧ) частотам;
8 – кнопочные выключатели ФИЛЬТР НЧ (LOW) и ФИЛЬТР ВЧ (HIGH), предназначенные для включения корректирующих фильтров соответственно по низким (НЧ) и высоким (ВЧ) частотам;
9 – гнездо ВХОД 1 МИКР. (CHANEL 1) с соответствующим ему регулятором УРОВЕНЬ (GAIN) и кнопочный выключатель ПРИОР. ВКЛ. (PRIOR. ON), предназначенные соответственно для подключения микрофона и включения голосового приоритета по данному входу (приоритета по наличию сигнала звуковой частоты);
10, 11, 12 – гнезда ВХОД 2, ВХОД 3, ВХОД 4 (CHANEL 2, CHANEL 3, CHANEL 4) с соответствующими им кнопочными переключателями МИКР./ЛИНИЯ (MICR./LINE) и регуляторами УРОВЕНЬ (GAIN), предназначенные для подключения микрофонов и (или) линейных источников сигнала.

Рис.1. Общий вид лицевой панели усилителя мощности SM 200N

Технические характеристики
Наименование параметра	Характеристики
Номинальная электрическая мощность, Вт	200
Номинальное выходное напряжение, В, не менее	30,120
Минимальная ЭДС источника, не более: по входу РАЗРЫВ, В по входу МИКРОФОН, мВ по входу ПРИОРИТЕТ, В по входу ЛИНИЯ, В по входу ЛИН. ВХОД, В	– / 1,0 0,5 / 1,0 – / 0,5 0,5 / 1,0 0,5 / 1,0
Входное сопротивление, кОм, не менее: по входу РАЗРЫВ по входу МИКРОФОН по входу ПРИОРИТЕТ по входу ЛИНИЯ по входу ЛИН. ВХОД	– / 10 2 / 1 – / 20 100 / 50 20 / 10
Эффективный диапазон частот (2 дБ), Гц, не уже	от 40 до 16000
Пределы регулирования тембра, на частотах 100 (НЧ), 1000 (СЧ) и 10000 (ВЧ) Гц, дБ, не менее	±12
Общие гармонические искажения, %, не более	3
Отношение сигнал/шум, дБ, не менее	70
Потребляемая мощность, ВА, не более	410
Габаритные размеры, мм, не более	483x89x390
Вес, кг, не более	15,5
Примечание Значения в числителе соответствует симметричному, в знаменателе – несимметричному включению источника сигнала

Эксплуатация

Усилитель мощности SM 200N предназначен для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную круглосуточную работу в условиях эксплуатации УХЛ 4.2 ГОСТ 15150:

температура окружающего воздуха от 1 до 40°С;
относительная влажность воздуха при температуре +25 С и более низких температурах без конденсации влаги не более 80%;
атмосферное давление от 84 до 106,7 (от 650 до 800) кПа ( мм рт. ст.).
