Усилитель мощности CS4400
Усилитель мощности CS4400 предназначен для высококачественного усиления сигналов звуковой частоты и применяются для озвучивания концертных и театральных программ в составе профессиональных звуковоспроизводящих комплексов.
Особенности конструкции
- два независимых однотипных канала усиления с возможностью объединения по входу (режим «моно»), а также с возможностью работы на общую нагрузку по выходу (режим «мост»);
- применение симметричных входов;
- два типа подключения к источнику сигнала (разъемы XLR и JACK 1/4);
- встроенный LIMITER (независимая для каждого из каналов схема защиты от перегрузок, вызванных превышением уровня входного сигнала выше номинального);
- наличие независимой для каждого из каналов схемы защиты от короткого замыкания по выходу;
- наличие схемы защиты акустических систем от постоянного напряжения на выходе по каждому из каналов;
- наличие схемы защиты от перегрева транзисторов выходного каскада по каждому из каналов;
- режим «мягкого» пуска при включении УМ, предупреждающий возникновение помех в сети от всплесков тока, вызванных переходными процессами в момент включения;
- возможность установки в стандартные 19" RACK-стойки.
Комплект поставки
- Усилитель мощности CS4400- 1 шт,
- Руководство - 1 экз,
- Упаковка - 1 шт.
| Наименование параметра | Характеристики |
Выходная мощность, W:
|
2x2200 2x1500 1x4400 |
| Коэф.демпфирования | >500:1 |
| Частотный диапазон (+0;-0,1dB), Hz | 5…30000 |
| Отношение сигнал/шум, dB | 112 |
| Коэффициент нелинейных искажений | 0.05 |
| Входная чувствительность, dBu | 4(1.23V) |
| Скорость нарастания, В/мкс | 30 |
| Исполнение | 2U |
| Масса, кг | 32 |

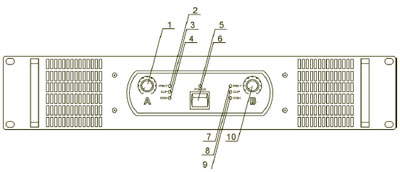

Рис.1. Схема лицевой панели усилителя CS4400, где:
1, 10 – регуляторы громкости каналов А и В;
2, 7 – светодиодные индикаторы PROT, предназначенные для индикации срабатывания систем защиты по каждому из каналов;
3, 8 – светодиодные индикаторы CLIP, предназначенные для индикации перегрузки по каждому из каналов;
4, 9 – светодиодные индикаторы SIGN, предназначенные для индикации наличия по каждому из каналов выходного сигнала с уровнем выше минус 30 дБ;
5 – светодиодный индикатор POWER, предназначенный для индикации включенного состояния УМ;
6 – клавишный переключатель POWER, предназначенный для включения изделия.

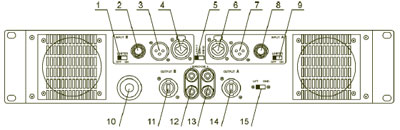

Рис.2. Схема задней панели усилителя CS4400, где:
1, 9 – переключатели LIMITER А и LIMITER В, предназначенные для включения систем защиты от перегрузок по входу соответствующих каналов;
2, 8 – входные разъемы INPUT A и INPUT B (JACK 1/4");
3, 7 – входные разъемы INPUT A и INPUT B (XLR);
4, 6 – входные разъемы INPUT A и INPUT B (COMBO);
5 – переключатель режимов работы УМ («моно», «стерео», «мост»).
10 – ввод сетевого шнура;
11, 14 – розетки OUTPUT B и OUTPUT A, предназначенные для подключения акустических систем соответственно к выходам каналов В и А;
12, 13 – клеммные блоки, предназначенные для подключения акустических систем соответствено к выходам каналов В и А или для подключения акустических
систем в режиме работы «мост» (верхние клеммы BRIDGE);
15 – переключатель LIFT, предназначенный для отключения «схемного» общего провода от корпуса УМ.
