Усилитель мощности CS3400
Усилитель мощности CS3400 предназначен для высококачественного усиления сигналов звуковой частоты и применяются для озвучивания концертных и театральных программ в составе профессиональных звуковоспроизводящих комплексов.
Устройство и работа
УМ сохраняют работоспособность при изменении напряжения сети питания переменного тока от 198 В до 242 В. Изменение уровня выходного напряжения при этом составляет не более ± 2 дБ.
Усилитель CS3400 снабжен устройствами защиты:
- от короткого замыкания на выходе;
- от перегрузок по входу вследствие превышения уровня входного сигнала;
- от постоянного напряжения на выходе;
- от перегрева выходных транзисторов.
Усилитель мощности выполнен в виде сборной конструкции, закрытой сверху съемной крышкой.
На передней и задней панелях CS3400 предусмотрены вентиляционные отверстия. Выходные транзисторы каждого из каналов установлены на отдельных радиаторах. Забор воздуха для обдува радиаторов осуществляется со стороны задней панели вентиляторами постоянного тока.
На днище корпуса (шасси) расположен силовой трансформатор.

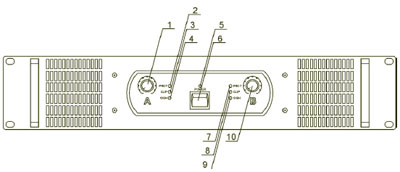

На передней панели усилителя расположены:
- 1, 10 – регуляторы громкости каналов А и В;
- 2, 7 – светодиодные индикаторы PROT, предназначенные для индикации срабатывания систем защиты по каждому из каналов;
- 3, 8 – светодиодные индикаторы CLIP, предназначенные для индикации перегрузки по каждому из каналов;
- 4, 9 – светодиодные индикаторы SIGN, предназначенные для индикации наличия по каждому из каналов выходного сигнала с уровнем выше минус 30 дБ;
- 5 – светодиодный индикатор POWER, предназначенный для индикации включенного состояния УМ;
- 6 – клавишный переключатель POWER, предназначенный для включения изделия.
Рис.1. Схема лицевой панели усилителя CS3400
| Наименование параметра | Характеристики |
Выходная мощность, W:
|
2x1700 2x1000 1x3400 |
| Коэф.демпфирования | >500:1 |
| Частотный диапазон (+0;-0,1dB), Hz | 5…30000 |
| Отношение сигнал/шум, dB | 110 |
| Коэффициент нелинейных искажений | 0.05 |
| Входная чувствительность, dBu | 4(1.23V) |
| Скорость нарастания, В/мкс | 30 |
| Исполнение | 2U |
| Масса, кг | 27 |
Эксплуатация
Усилитель мощности CS3400 предназначен для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную работу в течение 8 часов в условиях эксплуатации УХЛ 4.2 ГОСТ 15150:
- температура окружающего воздуха от 1 до 40°С;
- относительная влажность воздуха при температуре +25 С и более низких температурах без конденсации влаги - не более 93 %.
- атмосферное давление от 84 до 106,7 (от 650 до 800)кПа (мм рт. ст.).
