Усилитель мощности 600ПП030М
Усилитель мощности 600ПП030М предназначен для усиления и дальнейшей трансляции сигналов поступающих от блока управления и индикации речевого оповещения.

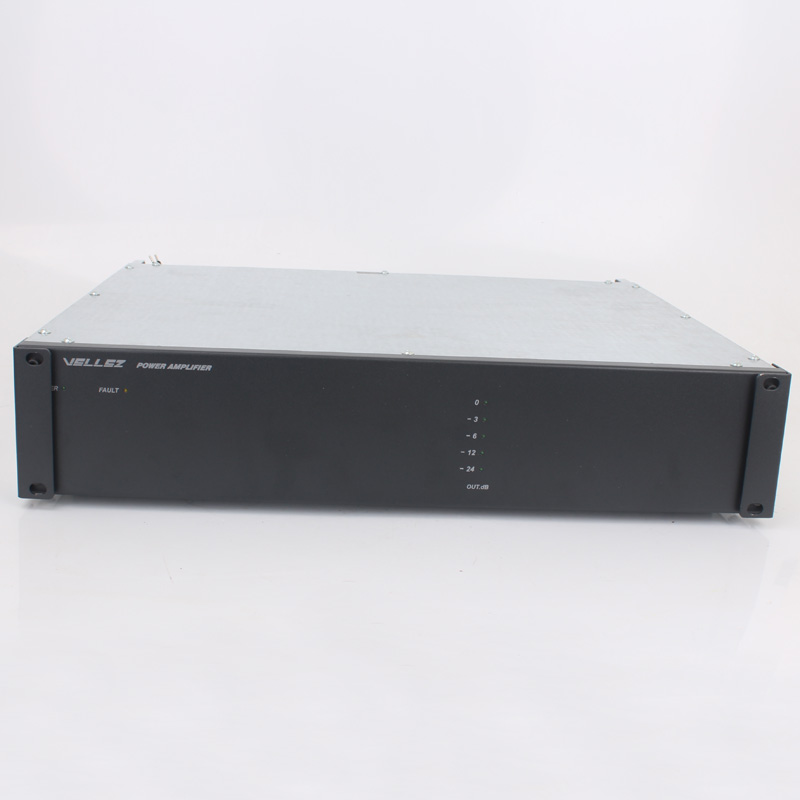

Рис.1 Усилитель мощности 600ПП030М
Особенности
Сигналы от ЦДП через согласующий трансформатор поступают на усилитель мощности. Сигналы усиливаются по мощности и напряжению подаются на блок коммутации и контроля.
Модуль диагностики обеспечивает контроль работоспособности усилителя мощности, его рабочих параметров и обратную связь с блоком управления и индикации речевого оповещения.
Узел индикации обеспечивает индикацию уровня выходного сигнала, наличие/отсутствие напряжения питания и индикацию неисправностей усилителя.

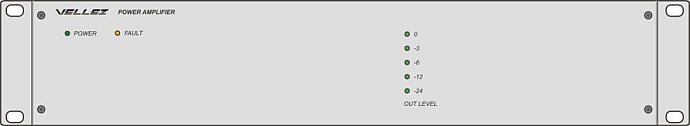

Рис.2 Общий вид передней панели усилителя мощности 600ПП030М
| Номинальная выходная мощность, Вт | 600 |
| Выходное напряжение, В | 100 |
| Чувствительность входа, В, не более | 2 |
| Искажения, %, не более | 1,0 |
| Напряжение питания постоянного тока, В | ± 75 |
| Потребляемая мощность, ВА, не более | 800 |
| Габаритные размеры, мм, не более | 483 x 88 x 350 |
| Занимаемое место в коммутационном шкафу, юнитов | 2 |
| Масса, кг, не более | 5 |

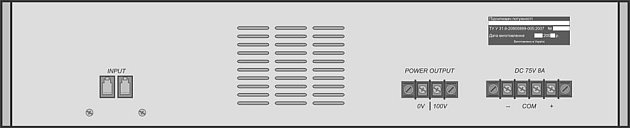

Рис.3 Общий вид задней панели усилителя мощности 600ПП030М
