Система громкоговорящей связи Парк-1М
Система громкоговорящей связи Парк-1М предназначена для организации двухсторонней громкоговорящей связи в пределах промышленных объетов , конфигурация и технология работы которых требует не более двух командиров(операторов) и не более 4 независимо адресуемых фидеров суммарной трансляционной мощностью не более 400 Вт.
Функциональность
Система Парк-1М обеспечивает:
- передачу сообщений дежурного или помощника по одному или произвольно задаваемой группе фидеров;
- одновременную передачу по "громкому" оповещению сообщений дежурного или помощника по всем фидерам передачи, а также на другой пульт ПКП-4Ф;
- симплексная громкоговорящая связь между пультом дежурного или помощника и постами в режиме "тихой" (передача сообщений на громкоговоритель переговорного устройства) или "громкой" (передача сообщений на громкоговорители оповещения) связи;
- громкоговорящую связь в режиме "тихой" или "громкой" связи между постами, находящимися на одном фидере;
- громкоговорящую связь между пультами дежурного и помощника;
- "громкое" оповещение по всем или только по назначенным фидерам информации, поступающей от внешнего источника звуковых сигналов;
- организацию дополнительного канала двусторонней симплексной связи между пультом дежурного или помощника и абонентом по типу диалоговой связи "клиент-кассир";
- оценку состояния фидеров передачи с помощью встроенного устройства тестового контроля.
| Параметры | Значение |
| Выходная мощность УКС, Вт | 400 |
Максимальная длина кабельных линий:
|
1200 4000 |
| Максимальное количество парковых переговорных устройств на фидере, шт | 20 |
Особенности
- Односторонняя «громкая» связь между удаленными постами и пультом (также возможна работа в режиме «тихой» связи);
- Трансляция голосовых сообщений поочередно и в произвольном порядке любому из адресуемых фидеров;
- Оповещение по всем фидерам, в том числе на конкретно адресуемый;
- Диагностика всех фидеров посредством внутренней аналитической схемы.
- Формирование допканала между несколькими пультами по принципу "кассир-клиент";
- Связь между двумя пультами;
- Параллельная трансляция на все фидеры, в том числе трансляция на удаленный пульт.

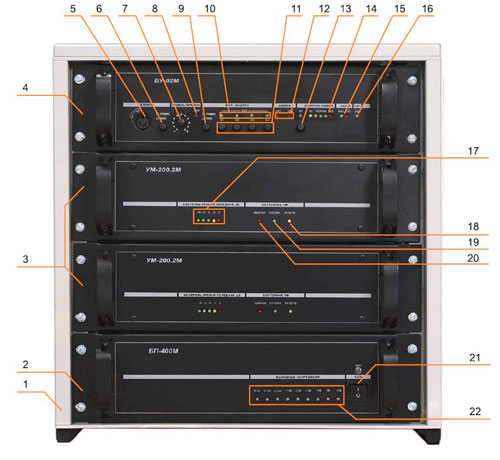

Рис.1 Схема конструкции усилительно-коммутационной станции УКС:1K-4Ф-N
- статив аппаратный СА-1М
- блок питания БП-400М
- усилители мощности УМ-200.2М
- блок управления БУ-02М
- розетка Телефон
- кнопочный переключатель Телефон
- регулятор Уровень передачи
- красный светодиодный переключатель Уровень передачи
- кнопочный переключатель Вкл Фидера
- зеленые светодиодные индикаторы Вкл Фидера
- кнопочные переключатели Вкл Фидера
- красные светодиодные индикаторы Авария
- кнопочный переключатель Контроль Фидера
- линейка цветных светодиодных индикаторов Контроль Фидера
- зеленый и красный светодиодные индикаторы Линия
- зеленый светодиодный индикатор ПИТ
- линейка цветных светодиодных индикаторов Контроль уровня
- желтый светодиодный индикатор СОСТОЯНИЕ УМ
- зеленый светодиодный индикатор СОСТОЯНИЕ УМ
- красный светодиодный индикатор СОСТОЯНИЕ УМ
- клавишный переключатель СЕТЬ (1/0)
- светодиодные индикаторы ВЫХОДНЫЕ НАПРЯЖЕНИЯ
