Резистор СР-300
Сопротивление СР-300 (резистор СР-300) используется для настройки и установки заданных токов управления в силовых электроцепях. Применяется данное оборудование как нагревательное, добавочное, нагрузочное, регулирующее и тормозное устройство. Чаще всего сопротивления СР-300 входят в состав блоков и ящиков сопротивлений, которые устанавливаются в приводах экскаваторов ЭКГ, также могут применяться на подвижном составе рельсового транспорта.
Модификации СР-300
Выпускаются сопротивления в двух исполнениях для переменного и постоянного тока:
- СР-300Р номер ГРИФ.434171.003 – переменные резисторы;
- СР-300 номер ГРИФ.4341171.001 – постоянные резисторы.

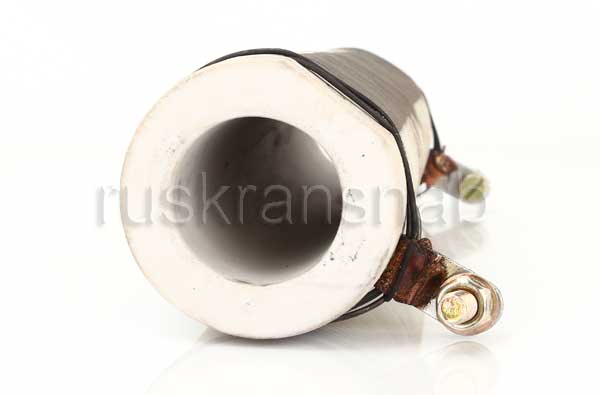

Рис. 1. Боковой вид СР-300
Технические характеристики
|
Наименование параметра |
Значение |
|
Мощность, Вт |
300 |
|
Сопротивление Ом |
|
|
СР-300Р |
176, 163, 148, 132, 106, 118, 85, 95, 48, 51, 69, 33,8, 42, 17, 21, 23,4, 11,8, 9,35, 15,3, 5,3, 4,8, 7,45, 4,28, 3,8, 2,72, 3,4, 2,38, 1,8, 1,34, 0,98, 1,08, 0,8, 0,62 |
|
СР-300 |
163, 176, 132, 148, 118, 106, 95, 69, 51, 42, 48, 23,4, 33,8, 21, 17, 11,8, 15,3, 9,35, 7,45, 4,8, 5,3, 4,28, 4,8, 3,4, 3,8, 2,38, 2,72, 1,8, 1,34, 1,08, 0,8, 0,98, 0,62 |
|
Допустимая температура окружающего воздуха, °С |
-40…+50 |
|
Допустимая влажность воздуха, % не более |
95 |
|
Максимальная высота над уровнем моря, м |
1200 |
|
Масса, кг не более |
1,5 |
|
Габаритные размеры, мм не более |
238хØ58 |
Конструкция
СР-300 – постоянный резистор изготавливается из стеатитового или фарфорового цилиндра, на который в желобчатую канавку наматываются резистивные элементы. Материал резистивных элементов – высокоомная проволока. На концах элементов расположены выводы.

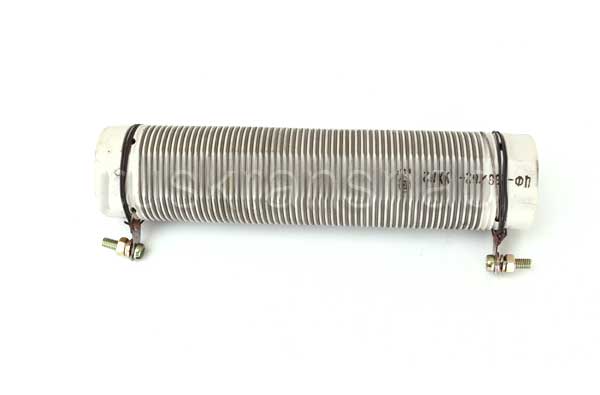

Рис. 2. Общий вид сопротивления
СР-300Р – переменный резистор включает в себя постоянный резистор СР-300, на котором установлен регулировочный вывод (хомут).
