Резистор согласующий РСФ (300 Ом)
На всех промышленных предприятиях, для сохранения работоспособности системы агрегат-кабель в условиях воздействия перенапряжений, используют резисторы РСФ на 300 Ом.
Преимуществом согласующих резисторов является возможность их использования с различными источниками питания и электрофильтрами.
Устройство и принцип действия
Главным составляющим элементом резисторов РСФ является изолятор (керамический стержень). Он оснащен специальными канавками, за счет которых на нем надежно закрепляется нихромовая проволока Х20Н80 (спираль).
Перед установкой резистора в электрофильтр необходимо удостоверится в надежности крепления нихромовой проволоки на изоляторе. Соприкасание витков проволоки друг с другом недопустимо. Если все вышеуказанные меры соблюдены, то можно переходить к монтажу резистора в систему агрегат-кабель-электрофильтр, предварительно обдув его потоком сжатого воздуха для удаления пыли. Установка резистора с высоковольтным кабелем выполняется последовательно в закрытом объеме систем токоподвода. Также необходимо обеспечить оптимальную температуру воздуха, она не должна превышать +100°С.
Устанавливать резисторы вертикально необходимо в случае, если электрофильтр выпущен до 1983 года. А в электрофильры, выпущенные годами позже, горизонтально.

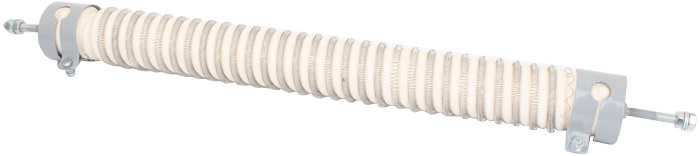

Общий вид резистора согласующего РСФ
| Параметры | Значения |
| Активное сопротивление , Ом | 250 - 300 |
| Рассеиваемая мощность при температуре окружающей среды + 20°С, кВт (Ватт) | 5 (5000) |
| Сила номинального среднего выпрямленного тока, мА не более | 2500 |
| Амплитудное значение выпрямленного напряжения при температуре окружающей среды + 20°С, кВ не более | 80 |
| Установленная наработка до отказа, ч не менее | 22000 |
| Установленный срок службы до списания, ч не менее | 40800 |
| Проводник-нихром Х20Н80 (или аналог)диаметром, мм | 0,5 - 0,6 |
| Габаритные размеры (без шпилек), Lxd,мм | 750(610)х70 |
| Масса, кг, не более | 5 |
Комплектация
Резистор РСФ поставляется уже в собранном виде, также в набор поставки входит:
- Упаковка,
- Техническая документация:
- паспорт – 1 экз.*
- руководство по эксплуатации - 1 экз.*
Примечание:
* На партию из 10 согласующих резисторов поставляемых в один адрес.
