Реле давления Suco

Производитель:
Интеравтоматика, ООО
Наличие:Под заказ
  • Описание

    • Реле давления Suco используются при работе с самыми различными жидкими и газообразными средами.

    Область применения

    Реле давления (выключатели давления) могут применяться для:

    • гидравлики (рабочие жидкости), машинного масла, скипидара, ацетона, воздуха, водорода, ацетилена, озона, кислорода, воды, тормозной жидкости, бензина и др.
    • мембранные типы реле лучше подходят для использования с газообразными средами, чем поршневые типы реле давления, однако последние могут быть использованы в некоторых приложениях - например для отвода газа.

    Принцип действия

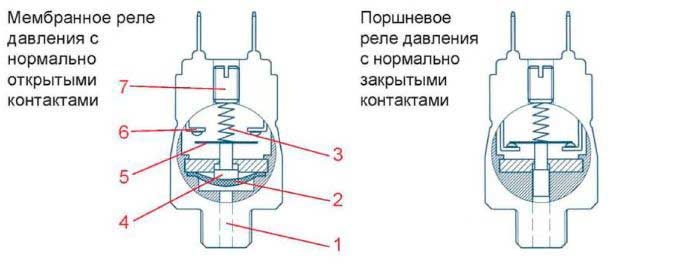

    Принцип работы реле давления с нормальными открытыми контактами:

    Давление через отверстие (1) действует на мембрану (2) , которая преобразует его механическое усилие постпредством ползунка (4) воздействует на контактную группу (5,6). Если сила давления больше силы упругости пружины (3), то контактная группа (5,6) замыкает цепь. Когда давление падает на величин большую, чем значение гистерезиса, то контактная группа (5,6) размыкает цепь.

    Для реле давления с нормальными закрытыми контактами коммутации происходят в обратном режиме. С помощью регулирующего винта (7) реле давления может быть настроено в пределах своего диапазона давления.

    Реле давления Suco

    Технические характеристики
    Параметры Значение
    Степень защиты IP65
    Номинальный ток (резистивный) ≤4А
    Частота включений 200 / мин
    Температурный диапазон для материала мембраны / уплотнения
    NBR -30°С - +100°С
    EPDM -30°С - +120°С
    FKM

    -5°С - +120°С



    Silicone



    		 -40°С - +120°С
    HNBR -30°С - +120°С
    Срок службы 106 циклов (при давлении до 50 Бар)
    Вибростойкость 10г / 5 – 200Гц (синусоид)
    Ударопрочность 294 м/с2; 14мс (полусинусоид.)
    Диапазоны регулировки, Бар (допустимая погрешность при комнатной температуре)

    0.1-1(±0.2)




    1-10(±0.5)
    10 -20(±1.0)
    20-50(±2.0)
    Резьба



    		 М10х1 кон., М12х1,5, G1/4, NPT 1/8, G1/8, M10x1 цил.
    Корпус оцинкованна сталь
    Максимальное рабочее давление до 300 Бар1)
    Максимальное напряжение 42 В
