Реле давления РД-2, РД-2В, РД-2И, РД-2Р, РД-2ИР
Реле давления РД-2, РД-2В, РД-2И, РД-2Р, РД-2ИР предназначены для контроля, сигнализации и автоматического двухпозиционного регулирования избыточного давления (РД-2, РД-2И), разрежения (РД-2В, РД-2Р), разности давлений и разрежений (РД-2ИР) жидких и газообразных сред.
Могут использоваться для замены электроконтактных манометров и вакуумметров. Устойчивы к большим перегрузкам по входному сигналу.
Основные функции
- взрывозащищенное исполнение с маркировкой взрывозащиты "1ExdIICT6"
- реле давления РД-2, РД-2В предназначены для работы с жидкими и газообразными средами, в том числе агрессивными. Материал, контактирующий со средой - 12Х18Н10Т и 36НХТЮ.
- реле давления РД-2И, РД-2Р, РД-2ИР предназначены для работы с неагрессивными газообразными средами.

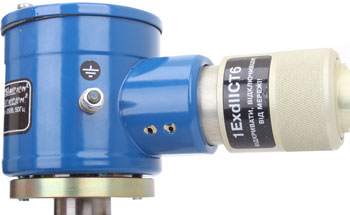

Общий вид реле давления РД-2
|
Шифр |
Рабочее давление, МПа, (кгс./см2) |
Диапазон уставок, МПа, (кгс./см2) |
Зона возврата, МПа, (кгс./см2) |
Значение уставки, устанавливаемое при выпуске, МПа, (кгс./см2) |
|
РД-2 |
0,4 (4) |
0,01...0,3 (0,1...0,3) |
0,002 (0,02) |
0,05 (0,5) |
|
2,5 (25) |
0,05...0,4 (0,5...4) |
0,002 (0,02) |
0,2 (2) |
|
|
0,1...0,6 (1...6) |
0,02 (0,2) |
0,3 (3) |
||
|
6,0 (60) |
0,2...4,0 (2...40) |
0,04 (0,4) |
0,5 (5) |
|
|
РД-2В |
-0,1 (-10) |
-0,08...-0,01 |
0,003 (0,03) |
0,02 (0,2) |
|
Шифр |
Рабочее давление, мм.вод.ст. |
Диапазон уставок, мм.вод.ст. |
Зона возврата, мм.вод.ст. |
Значение уставки, устанавливаемое при выпуске, мм.вод.ст. |
|
РД-2И |
0...10000 |
0...500 |
10 |
200 |
|
РД-2Р |
-10000...10000 |
-500...0 |
10 |
-200 |
|
РД-2ИР |
0...10000 |
20...600при Р+ до 1200 |
10 |
200 |
|
Диапазон рабочих температур |
|
|
-40...+60 °С |
|
-30...+60 °С |
|
Разброс срабатывания РД-2И, РД-2Р, РД-2ИР, не более |
0,00005 МПа |
|
Коммутационная мощность контактов реле, при эксплуатации в цепях переменного тока |
250 В / 3 А |
|
Степень защиты корпуса |
IP54 |
|
Масса, не более |
1,5 кг |
Комплект поставки
- реле давления РД-2
- руководство - 1 экз,
- паспорт - 1 экз,
- комплект монтажный в составе:
- винт В.М6-6gx20.36.016 - 2шт,
- гайка В.М6-7Н.5.016 - 4 шт,
- шайба 6 65Г 016 - 4 шт,
- шайба 6.04.016 - 6 шт,
- скоба - 1 шт,
- скоба - 1 шт.
