Регулятор напряжения 22.3702-01
Регулятор напряжения 22.3702-01 применяется в автомобилях ГАЗ-52, ГАЗ-53, САЗ-53Б и их модификациях с генератором Г250-Г2, Г250-В3, Г250-Д2.
Устройство и принцип действия
Регулятор поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции — защищать элементы генераторной установки от аварийных режимов и перегрузок, автоматически включать в бортовую сеть силовую цепь генераторной установки или обмотку возбуждения.
Регулятор напряжения 22.3702-01 устанавливается на предусмотренное для него в автомобиле место, при помощи штатных крепежных деталей и подключается к генераторной установке при помощи штатных разъемов.
Регулятор не требует специального технического обслуживания в процессе эксплуатации. Изготовитель гарантирует безотказную работу регулятора напряжения при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи.

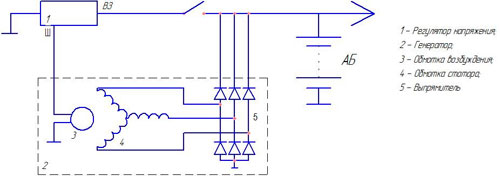

Рис.1. Схема подключения регулятора напряжения 22.3702-01
| Параметры | Значения |
| Номинальное напряжение питания, В | 14 |
| Номинальный ток, А | 3 |
| Напряжение регулировки с АБ при температуре 25±2°C и при нагрузке 3А, В | 14±0,2 |
| Остаточное напряжение на выходе “Ш”, В, не более | 1 |
| Максимально допустимое воздействие повышенного напряжения питания, в течении длительного времени, В | 18 |
| Максимально допустимое воздействие повышенного напряжения питания, длительностью до 5 мин, В | 25 |
| Диапазон рабочих температур, °С | -40…+85 |
| Масса, кг, не более | 0,035 |
