Регулятор напряжения 201.3702
Регулятор напряжения 201.3702 применяется в автомобилях ЗИЛ-431410, -131М и модиф., ГАЗ-24-34, -31011 с генератором Г250-Е2,Г250-И1, Г250-Н, 32.3701.
Устройство и принцип действия
Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Регулятор напряжения устанавливается на предусмотренное для него в автомобиле место, при помощи штатных крепежных деталей и подключается к генераторной установке при помощи штатного разъема.
Регулятор напряжения не требует специального технического обслуживания в процессе эксплуатации. Изготовитель гарантирует безотказную работу регулятора напряжения при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи.

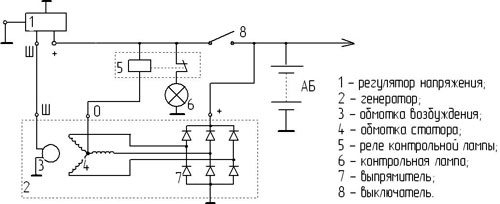

Рис.1. Схема подключения регулятора напряжения 201.3702
| Параметры | Значения |
| Номинальное напряжение питания, В | 14 |
| Номинальный ток, А | 3 |
| Напряжение регулировки с АБ при температуре 25 ± 2°C и при нагрузке 3А, В | 14 ± 0,2 |
| Остаточное напряжение на выходе “Ш”, В, не более | 1 |
| Максимально допустимое длительное воздействие повышенного напряжения питания, В | 18 |
| Максимально допустимое воздействие повышенного напряжения питания, длительностью до 5 мин, В | 25 |
| Диапазон рабочих температур, °С | -40…+85 |
| Масса, кг, не более | 0,1 |

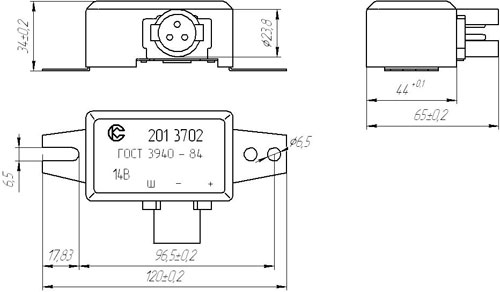

Рис.2. Габаритный чертеж регулятора напряжения 201.3702
