Регулятор напряжения 13.3702-01
Регулятор напряжения 13.3702-01 предназначен для работы в генераторных установках с повышенным током возбуждения (до 5А).
Область применения
Регулятор применяется в автомобилях ГАЗ-24, ГАЗ-24-10, ГАЗ-53-12, ГАЗ-3102 и их модификациях, автобус РАФ-2203-01 и модификациях с генераторами 16.3701, 161.3701, 162.3701.
Устройство и принцип действия
Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Регулятор имеет элемент защиты от импульсов напряжения обратной полярности.
Регулятор 13.3702-01 устанавливается на предусмотренное для него в автомобиле место, при помощи штатных крепежных деталей и подключается к генераторной установке при помощи штатных разъемов. Регулятор напряжения не требует специального технического обслуживания в процессе эксплуатации.
Изготовитель гарантирует безотказную работу регулятора напряжения при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи.

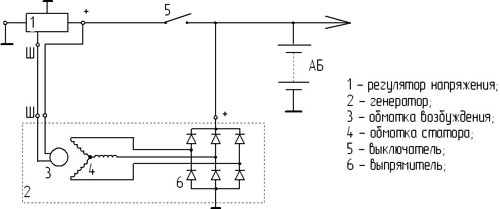

Рис.1. Схема подключения регулятора напряжения 13.3702-01
| Параметры | Значения |
| Номинальное напряжение питания, В | 14 |
| Номинальный ток, А | 5 |
| Напряжение регулировки с АБ при температуре (25 ± 2 °C) и при нагрузке 5А, В | 14±0,2 |
| Максимальный ток выходной цепи, А | 5 |
| Остаточное напряжение на выходе “Ш”, В, не более | 1 |
| Максимально допустимое воздействие повышенного напряжения питания, в течение длительного времени В | 18 |
| Максимально допустимое воздействие повышенного напряжения питания, длительностью до 5 мин, В | 25 |
| Диапазон рабочих температур, °С | -40…+85 |
| Масса, кг, не более | 0,1 |

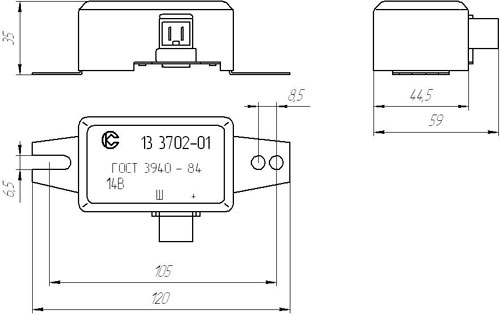

Рис.2. Габаритный чертеж регулятора напряжения 13.3702-01
