Редукторы цилиндрические РЦД

Артикул:
4047
Производитель:
НТЦ «Редуктор»
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Редукторы цилиндрические РЦД являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РЦД обозначаются так: РЦД - 350М - 25 - 12 - Ц - У2, где

  • РЦД - тип редуктора
  • 350- межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 25 - передаточное отношение
  • 12 - вариант сборки
  • Ц - исполнение конца выходного вала
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69
10; 16; 20;
25, 31,5; 40 от 1500 до 600
Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
РЦД-250
РЦД-250М		 от 431 до 505
РЦД-350
РЦД-350М		 от 1020 до 1200
РЦД-400
РЦД-400М		 от 1990 до 2300
мм 23 6
Габаритные размеры
Типоразмер
редуктора		 АC АT А1 А2 А3 B В1 В2 Н Н1 h L L1 L2 L3 M d n Масса
шт кг
РЦД-250
РЦД-250М		 250 150 115 165 330 250 200 250 315 160 24 520 400 220 230 185 87
РЦД-350
РЦД-350М		 350 200 164 240 480 320 255 320 410 212 24 700 545 260 290 235 175
РЦД-400
РЦД-400М		 400 250 190 270 540 360 275 360 510 265 28 800 640 280 335 285 27 287

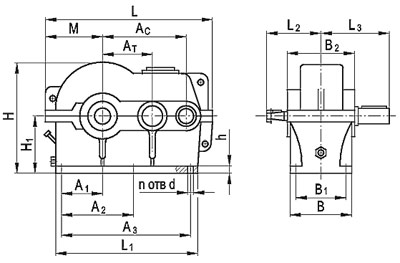

Рис.1. Схема редукторов цилиндрических РЦД

Рис.1. Схема редукторов цилиндрических РЦД
