Регулятор расхода воздуха РРВ-1

Регулятор расхода воздуха РРВ-1 предназначены для поддержания заданного значения расхода воздуха, подаваемого в пьезометрические системы измерения уровня жидкости, давления и других параметров жидкости.

Может быть использован для дозирования подачи инертных газов в зону сварки, в медицине и других отраслях.

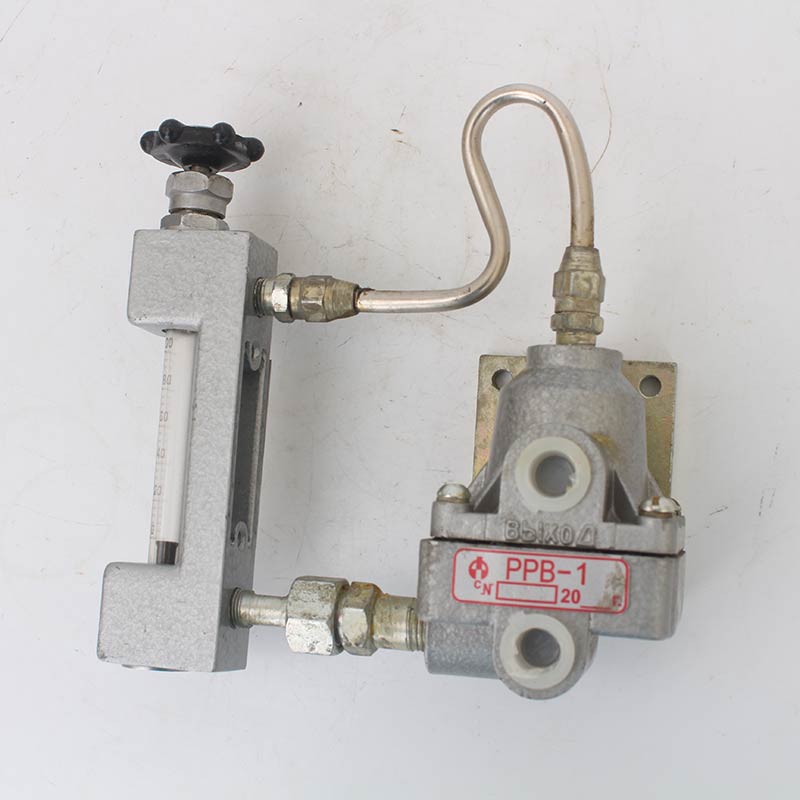

Рис.1 Регулятор расхода воздуха РРВ-1

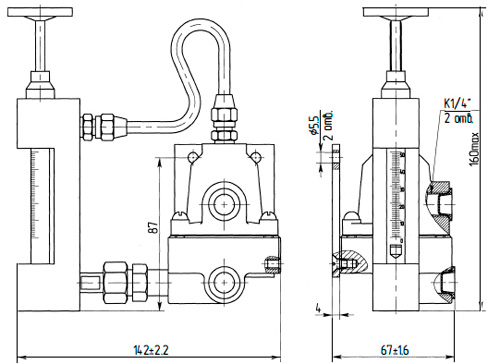

Рис.2 Габаритные и присоединительные размеры регулятора расхода РРВ-1

Преимущества

• Инвариантность расхода кизменениям значений входного ивыходного давления.
• Длительное инадежное поддержание установленного значения расхода без повседневного обслуживания.
• Работа без посторонних источников энергии.

Эксплуатация

Регуляторы РРВ-1 предназначены для работы при температуре окружающего воздуха от плюс 5 до плюс 50°С. По устойчивости к климатическим воздействиям регулятор должен соответствовать исполнению УХЛ или О по ГОСТ 15150-69.

Комплект поставки

• Регулятор расхода воздуха РРВ-1 - 1 шт,
• Инструкция по эксплуатации - 1 экз,
• Паспорт - 1 экз
• Упаковка - 1 шт.

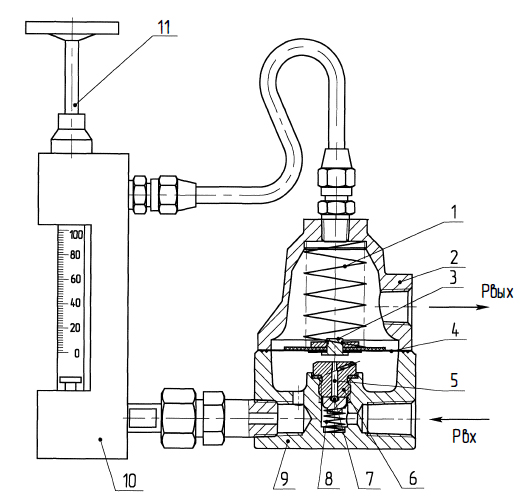

Рис.3 Общий вид регулятора РРВ-1

1. пружина;
2. крышка;
3. центр;
4. мембрана;
5. толкатель;
6. сопло;
7. шарик;
8. пружина;
9. корпус;
10. ротаметр;
11. дроссель.
