Редукторы цилиндрические ЦТНД

Артикул:
4046
Производитель:
НТЦ «Редуктор»
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Редукторы цилиндрические ЦТНД являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические ЦТНД обозначаются так: РЦД - 400М - 80 - 21 - Ц - У2

  • РЦД - тип редуктора
  • 400 - межосевое расстояние выходной ступени, мм
  • М - модернизированный
  • 80 - передаточное отношение
  • 21 - вариант сборки
  • Ц - исполнение конца выходного вала
  • У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69
63; 80; 100; 125; 160
Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Номинальный
крутящий момент
на выходном валу, Н·м
ЦТНД-315
ЦТНД-315М		 8300
ЦТНД-400
ЦТНД-400М		 17000
ЦТНД-500
ЦТНД-500М		 28500
мм
Габаритные размеры
Типоразмер
редуктора		 АC АБ АП АТ А А1 А2 В В1 В2 Н Н1 h L L1 L2 L3 d n Масса
шт кг
ЦТНД-315
ЦТНД-315М		 640 125 200 315 560 280 130 345 280 350 640 335 30 1110 680 365 243 26 6 505
ЦТНД-400
ЦТНД-400М		 810 160 250 400 720 240 170 425 340 430 820 425 40 1385 860 455 307 33 8 940
ЦТНД-500
ЦТНД-500М		 1015 200 315 500 915 305 215 480 400 495 985 500 40 1720 1080 517 340 33 8 1480

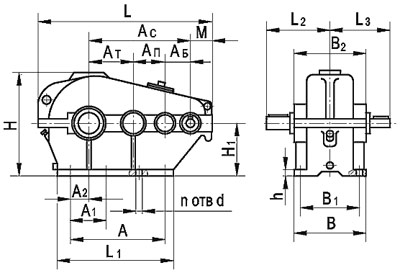

Рис.1. Схема редукторов цилиндрических ЦТНД

Рис.1. Схема редукторов цилиндрических ЦТНД
