Редукторы цилиндрические ЦДН

Артикул:

4045

Производитель:

НТЦ «Редуктор»

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

В корзину

Редукторы цилиндрические ЦДН являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические ЦДН обозначаются так: ЦДН - 710М - 16 - 11 - Ц - У3, где

ЦДН - тип редуктора
710 - межосевое расстояние выходной ступени, мм
М - модернизированный
16 - передаточное отношение
11 - вариант сборки
Ц - исполнение конца выходного вала
У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69

8; 10; 12,5; 16;
20; 25; 31,5; 40; 50 до 1500

Технические характеристики
Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Номинальный крутящий момент на выходном валу, Н·м
ЦДН - 630 ЦДН - 630М	71000
ЦДН - 710 ЦДН - 710М	100000

мм 52

Габаритные размеры
Типоразмер редуктора	А_C	А_WБ	А_WT	А	А₁	А₂	В	B₁	B₂	Н	H₁	L	L₁	L₂	d	Масса
Типоразмер редуктора	кг
ЦДН - 630 ЦДН - 630М	1030	400	630	970	1770	1920	760	540	650	1220	630	1960	610 570	760	3450
ЦДН - 710 ЦДН - 710М	1160	450	710	1060	2010	2160	780	600	740	1400	710	2250	660 620	870	4750

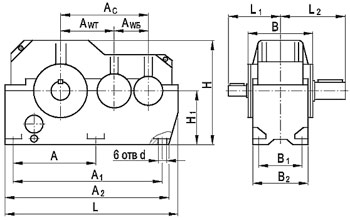

Рис.1. Схема редуктора цилиндрического ЦДН

Рис.1. Схема редуктора цилиндрического ЦДН
