Пускатель ПВ

Пускатели серии ПВ используются в асинхронных двигателях с короткозамкнутым ротором для управления, защиты от перегрузки и короткого замыкания и для снабжения электропитанием других потребителей. Маркировка взрывозащиты 1ЕхdeIIBT4.

Функциональные возможности

В зависимости от исполнении пускатели взрывозащищенные ПВ обеспечивают следующие параметры:

1. Нулевая защита;
2. Последовательность включений;
3. Местное или дистанционное управление;
4. Токовая защита от перегрузок;
5. Работа ПВ по реверсивной схеме;
6. Присоединение электропитания к сети других потребителей;
7. Остановка и пуск электродвигателя с короткозамкнутым ротором;
8. Защита отходящих силовых цепей от тока короткого замыкания;

Структура обозначения

ПВ–Х–Х–Х ХХ, где

• ПВ — пускатель взрывозащищенный.
• Х- величина номинального тока 1–10 А; 2–25 А; 3–40 А; 4–63 А; 5–80 А; 6–125 А; 7–160 А;
• Х- наличие выключателя автоматического;
• 1 – наличие встроенного автоматического выключателя;
• 0 – отсутствие автоматического выключателя;
• Х – назначение и наличие теплового реле;
• 1 – нереверсивный, теплового реле нет;
• 2 - нереверсивный, тепловое реле есть;
• 3 – реверсивный с электро – и мех- блокировкой, теплового реле нет;
• 4 - реверсивный с электро – и мех- блокировкой, тепловое реле есть;
• ХХ – вид климатического исполнения У, категория размещения 1, 2, 3, 5 по ГОСТ 15150.

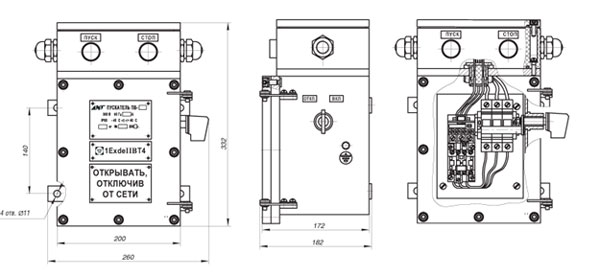

Рис. 1. Габаритные и установочные размеры (Вес 17 ,50 кг)

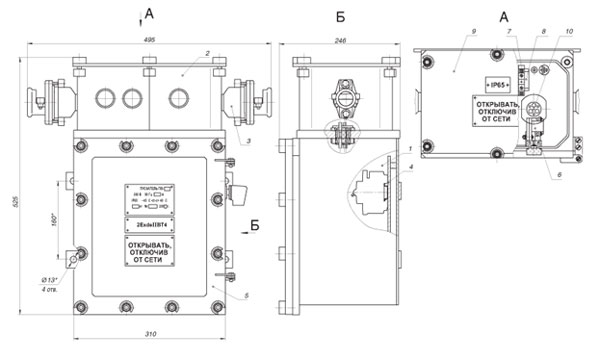

Рис. 2. Габаритные и установочные размеры (Вес 55 кг)

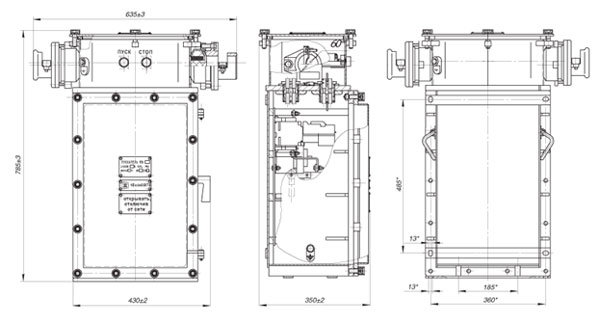

Рис. 3. Габаритные и установочные размеры (Вес 100 кг)

Условия работы

1. Высота над уровнем моря — не более 2000 м;
2. Колебания температуры окружающей среды от - 40 до + 40 °С;
3. Уровень относительной влажности среды до (98±2) % при температуре + 25 °С без конденсации влаги;
4. Соответствие вибрационных нагрузок группе мех- исполнения М1;
5. Вертикальное положение в пространстве. Возможно допустимое отклонение от оси до 15°;
6. Отсутствие концентрированных паров, агрессивных газов, изоляции или составных частей пускателя.

Комплектация

• Пускатель ПВ;
• Технический паспорт;
• Руководство.
