Преобразователь напряжения ПН110-24-04-01
Преобразователь напряжения ПН110-24-04-01 предназначен для преобразования постоянного напряжения 75…150В в постоянное, стабилизированное напряжение 24B.
Преобразователь может использоваться для питания любой аппаратуры, в том числе для работы на подвижном железнодорожном транспорте, на судах.
Преобразователь имеет защиту от короткого замыкання, автоматический переход в режим стабилизации тока при токе, большем от установленного, защиту от заниженого и завышенного входного напряжения, тепловую защиту, гальваническую развязку входа и выхода.

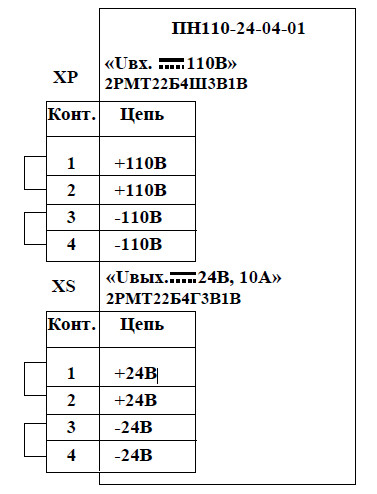

Рис. 1. Схема подключения
Условия эксплуатации
Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающей среды от минус 40 до + 50°С и относительной влажности до 95% при +35°С.
Устройство выдерживает ударную нагрузку с ускорением 10g для группы исполнения М25 по ГОСТ 17 516.1.
|
Наименование |
Значения |
|
Напряжения питания DC, В |
75...150 |
|
Выходное напряжение DC, В |
24 |
|
Выходной ток, А |
16,7 |
|
Нестабильность в режиме стабилизации напряжения, % |
1 |
|
Нестабильность в режиме стабилизации тока, % |
1 |
|
Выходная мощность номинальная, Вт |
400 |
|
Максимальная выходная мощность в течении 3мин, Вт |
600 |
|
Режим работы |
круглосуточный |
|
КПД, % |
92 |
|
Габаритные размеры, мм |
250х100х75 |
|
Масса, не более, кг |
2,5 |
Комплект поставки
- преобразователь напряжения-1 шт.
- инструкция по эксплуатации- 1шт.
- разъем 2РМТ22КПН4Г3В1В- 1 шт.
- разъем 2РМТ22КПН4Ш3В1В- 1 шт.
