Преобразователь напряжения ПСН-2
Преобразователь ПСН-2 предназначен для преобразования напряжения постоянного тока в цифровой сигнал для его последующей обработки.
Функциональные возможности
Преобразователь ПСН-2 имеет индикацию:
- сигналов, выводимых из канала 1 преобразователя ПСН-2 в концентратор КИ-23 (светодиод «К КАНАЛ 1»);
- сигналов, выводимых из канала 2 преобразователя ПСН-2 в концентратор КИ-23 (светодиод «К КАНАЛ 2»);
- включенного состояния канала 1 преобразователя ПСН-2 (светодиод «+5 В КАНАЛ 1»);
- включенного состояния канала 2 преобразователя ПСН-2 (светодиод «+5 В КАНАЛ 2»).
| Параметры | Значение |
| Напряжение питания | 24 ± 2,4 В от источника постоянного тока |
| Потребляемый ток | 0,2 А |
| Величина преобразуемого напряжения постоянного тока | не более 32 В |
| Количество каналов преобразования | два |
| Диапазон преобразуемых напряжений в каждом канале | от 0 до 32 В |
| Допускаемое отклонение величины преобразования напряжения в цифровой сигнал в каждом канале | не более ± 1 % от верхнего значения диапазона преобразования |
| Степень защиты | ІР30 |
| Габаритные размеры | 112х87х200 мм |
| Масса | 0,5 кг |
Условия эксплуатации
Преобразователь ПСН-2 предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).

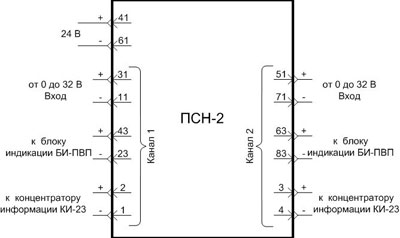

Рис.1. Схема внешних подключений преобразователя ПСН-2
