Муфты натяжные К-805
Муфты натяжные К-805 предназначены для натяжения троса (диаметр 2-8 мм) при тросовой электропроводке.

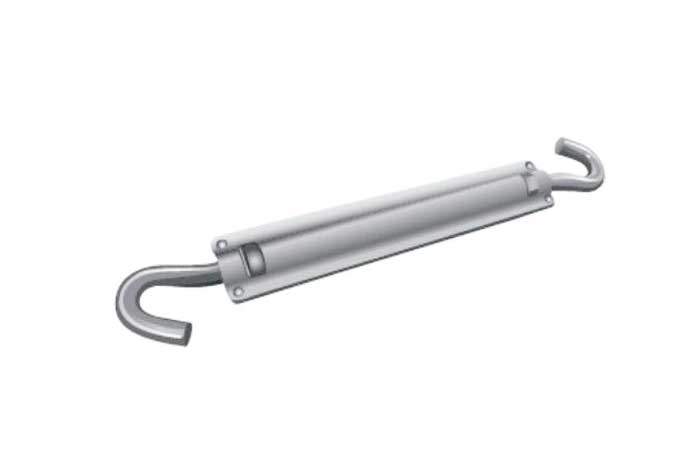

Рис.1 Общий вид муфты К-805
| Тип | Допустимая нагрузка (Р), Н | Ход винта, (L1-L) мм | Размеры, мм | Масса кг | |||
| L | L1 | A | d | ||||
| Муфта К-805 У3 | 16000 | 300 | 550 | 850 | 27 | 20 | 3,47 |

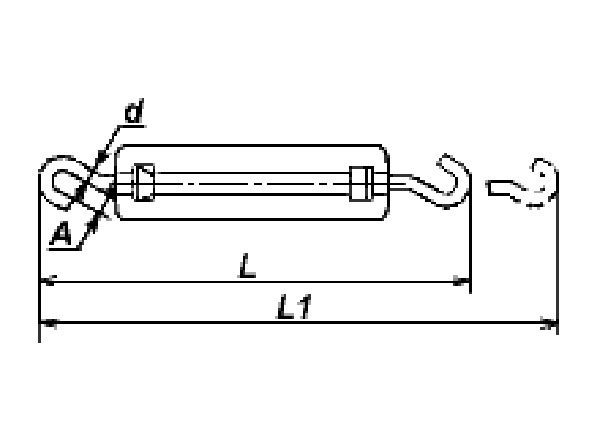

Рис.2 Габаритные размеры
Конструктивное исполнение
Муфта натяжная состоит из корпуса, крюка и винта с гайкой. Крюк крепит муфту к проходному серьге К1016 УЗ и др.. Натяжение троса осуществляется вращением корпуса муфты вокруг винта.
Материал изготовления: сталь с металлическим покрытие
Модификации
- Муфта К-805 У3
- Муфта К-804 У3
- Муфта К-798 У3
