Муфта натяжная К804

Обозначение:
К804
Производитель:
ЧП «КРУКС»
Наличие:Под заказ
  • Описание
  • Муфта натяжная К-804 У3 предназначена для натяжения троса диаметром от 2 до 8 миллиметров при тросовой электропроводке.

    Конструкция и особенности

    Конструкция муфты состоит из корпуса, крюка и винта с гайкой. Крюк крепит муфту к проходному анкеру К809, анкеру К675, серьге К1016 УЗ и др. Натяжение троса осуществляется вращением корпуса муфты вокруг винта.

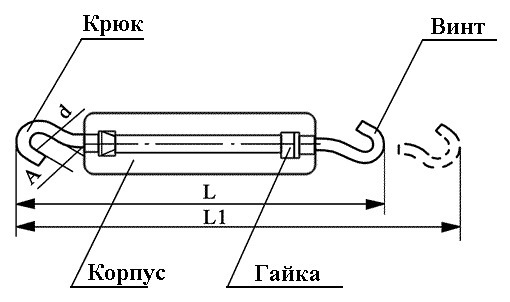

    Конструкция и размеры муфты К804У3

    Рис. 1 Конструкция и размеры

    Материал, из которого изготавливается муфта - сталь с металлическим покрытием.

    Общий вид муфты К804

    Рис. 2. Общий вид муфты К804

    Технические характеристики

    Параметр

    Значение

    Технические условия

    ТУ 34-1445-82

    Допустимая нагрузка (P)

    5000 Н

    Ход винта (L1-L)

    100 мм

    Габаритные размеры

    L

    265 мм

    L1

    365 мм

    A

    20 мм

    d

    12 мм

    Масса

    550 г
