Мегаомметр ЭС0202/2Г
Мегаомметр ЭС0202/2Г предназначен для определения сопротивлений в диапазоне от 0 до 10000 МОм, а также для определения сопротивления изоляции электрического кабеля, трансформатора, разъема и т.д. Прибор успешно используется при определении объемного и поверхностного сопротивления широкого спектра изолирующих материалов и сред.
Принцип работы
Мегаомметры ЭСО 202 2Г построены по схеме логарифмического измерителя отношений. Состоят из следующих основных узлов:
- электромеханического генератора переменного тока;
- преобразователя;
- электронного измерителя.
Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения осуществляется изменением опорного напряжения на входе микросхемы переключателем, путем изменения коэффициента деления делителя.
Электронный измеритель выполнен по схеме логарифмического усилителя.
Конструкция и особенности
Мегаомметр типа ЭС0202 2Г выполнен в пластмассовом корпусе. На передней панели расположены:
- отсчетное устройство;
- гнезда для подключения измеряемого объекта;
- органы управления и индикации.
В нижней части корпуса изделия размещен технологический отсек, используемый для настройки прибора.

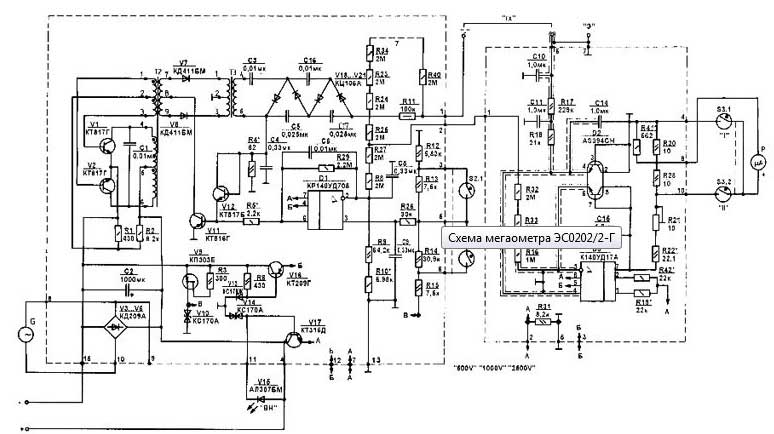

Рис. 1. Схема электрическая принципиальная мегаометров ЭСО202/2-Г
Порядок работы
Убедиться в отсутствии напряжения на объекте. Подключить объект к гнездам rх мегомметра ЭСО202-2Г согласно рисунка ниже. Для уменьшения влияния токов утечки при помощи проводника Ба6.640.385 подсоединить к гнезду Э экран (кожух) объекта. При измерении сопротивления изоляции объекта относительно земли экран объекта не подсоединять к гнезду Э.
Установить переключатель измерительных напряжений в нужное положение, а переключатель диапазонов в положение І или ІІ. Для проведения измерений вращать ручку генератора со скоростью от (120 - 144) об/мин. При вращении ручки генератора светиться индикатор ВН, что свидетельствует о наличии измерительного напряжения.
После установления стрелочного указателя произвести отсчет значения измеряемого сопротивления. Если стрелочный указатель находится левее отметки «50» для ЭС0202/2-Г переключите переключатель диапазонов на другой диапазон.
Для уменьшения времени установления показаний по шкале ІІ необходимо перед измерением закоротить гнезда rх и вращать ручку генератора в течение (3 - 5) с. После окончания измерений установить переключатели мегаомметра в среднее положение.
Указания по поверке
Поверку мегаомметров производить один раз в год в объеме и методами, изложенными в ГОСТ 8.409-81 «Омметры. Методы и средства поверки».
Диапазон измерений
2500±250 0-10000 500±50 1000±100
| Тип | Напряжение измерительное, В | Диапазон измерений, МОм | |
| ЭС0202/2-Г | |||
Предел допускаемого значения измерения основной относительной погрешности: ±15%
| Наименование параметра | Величина |
| Время выдачи показаний, с не более | 15 |
| Рабочее положение относительно плоскости шкалы | Горизонтальное |
| Режим работы | Прерывистый |
| Допустимое время измерений, мин | 1 |
| Время паузы, мин | 2 |
| Скорость вращения рукояти генератора, об/мин | 120-144 |
| Допустимая рабочая температура, °С | -30…+50 |
| Допустимая относительная влажность воздуха при температуре +30°С, % | 90 |
| Габаритные размеры, мм | 150х130х200 |
| Габаритные размеры сумки, мм | 210х150х230 |
| Масса, кг не более | 2,2 |
| Масса комплекта, кг не более | 2,5 |
Комплект поставки
При заказе мегаомметров данной серии в комплект поставки обязательно входит:
- ЭС0202 2Г;
- Сумка;
- Комплект шнуров.
Длина комплекта шнуров может быть различной и должна указываться при заказе.
