Мегаомметр ЭС0210/3Г

Мегаомметр ЭС0210/3Г – является разновидностью группы измерительных приборов. Его функция сводится к точному измерению значения сопротивления слоя изоляции в сети электрического типа, свободной от напряжения, а также для выполнения замеров показателя переменного напряжения или показателя постоянного напряжения, местом измерения которого является система. Посредством мегаомметра также обеспечивается разряд емкости и системы в целом после окончания измерений.

Устройство мегаомметра ЭСО210/3Г

Прибор включает в себя:

• Устройство «генератор по переменному току»;
• Механизм «преобразователь»;
• Измеритель электронного типа.

Посредством преобразователя обеспечивается стабильное измерительное напряжение, компонент устанавливается согласно схеме. Напряжение переключается методом изменения значения опорного напряжения делителя. В ниже приведенной таблице приведены рабочие характеристики прибора.

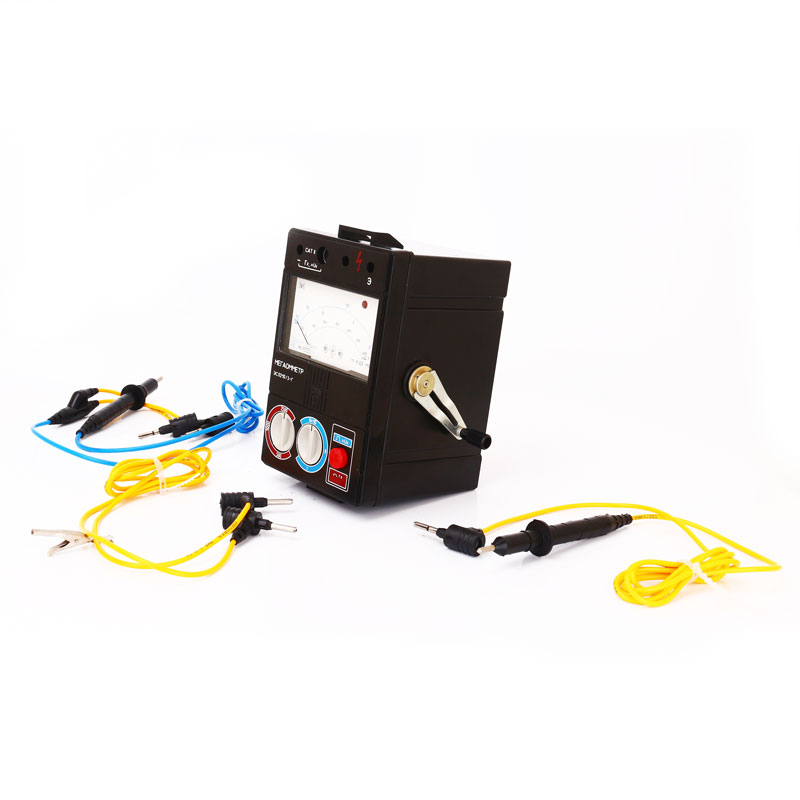

Рис. 1. Внешний вид стрелочного мегаомметра

Порядок работы

1. Отурыть крышку футляра
2. Присоединить соединительные шнуры к клеммам "-", "rx, ~Ux", "Э". Зажим "Э" применяется для уменьшения погрешности измерений от токов утечки при измерении сопротивления.
3. Подключим измерительные шнуры к объекту измерения сначала одной полярностью, затем другой, поменяв местами концы шнуров, убедитесь в отсутствие напряжения на объекте по шкале "~Ux". Измерение сопротивления проводится только при условии отсутствия напряжения на измеряемом объекте.
4. Переключатель шкал устанавливаем в положение "1" и выставляем необходимое измерительное напряжение.
5. Затем нажимаем кнопку для выполнения измерения, после чего на шкале загорается красный индикатор, свидетельсвующий о наличии высокого измерительного напряжения на выходных зажимах. Для прибора необходимо помимо кнопки еще вращать специальную рукоятку электромеханического генератора.

Технические характеристики

• Мегаомметр ЭС0210/3Г от производителя ПАО «Уманский завод «Мегомметр» имеет брызговлагозащищенное исполнение за счет герметичного корпуса из высокопрочного пластика, устойчивого к термическим и механическим нагрузкам.
• Масса устройства (включая комплект шнуров, а также футляр) примерно 2,75 кг.
• Внешние размеры:
  • ЭСО210Г – 155*141-201 мм;
  • футляра – 150*212*290 мм.
• Работа: в режиме «прерывистое измерение» - 1 минута, далее 2 минуты пауза.
• Установка истинного значения производится в течение 15 секунд.
• Заряд емкости объемом менее 0,5 mF  при длительности менее 15 секунд.
• Разряд емкости до безопасного напряжения с 2500 Вольт до 42 Вольт меньше, чем за 3,9 секунды.
• Классом точности является класс 2,5
• Рабочее положение – горизонтальное (по плоскости шкалы).

При использовании прибора по назначению с соблюдением рекомендаций производителя гарантируется длительная работа с полным сохранением функционала. Зарегистрирован средний срок службы мегаомметров ЭСО – 10 лет, зафиксированная наработка на отказ составляет 12500 часов эксплуатации.

Утилизация мегаомметров производится в соответствии с санитарно-гигиеническими нормами, общими правилами обращения с отходами.

Мегаомметр ЭС0210 3Г питается от встроенного генератора, обеспечивающего скорость с которой вращается рукоятка в генераторе, скорость может быть в диапазоне от 120 до 144 об/мин.

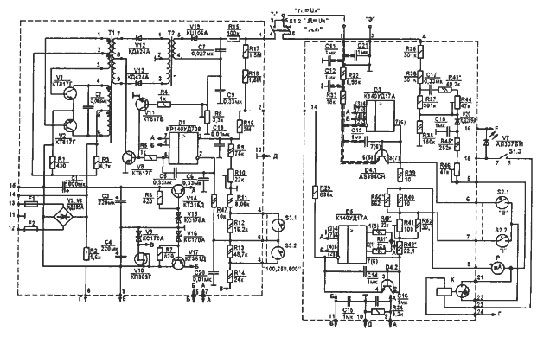

Рис. 2. Схема мегаомметра ЭС0210 3г

Комплектация

Купить стандартный комплект мегаомметра ЭС0210/3Г можно в следующей комплектации:

• Прибор в готовом к эксплуатации виде;
• 3 шнура;
• Проводник;
• Техническая документация (руководство по эксплуатации, бланк ремонтной ведомости);
• Футляр.
