Манометры МТМ

Обозначение:
МТМ
Производитель:
ООО ПКП «Мелтекс»
Наличие:Под заказ
  • Описание
  • Манометр МТМ предназначен для измерения избыточного давления неагрессивных жидких и газообразных сред и кислорода.

    Манометры МТМ

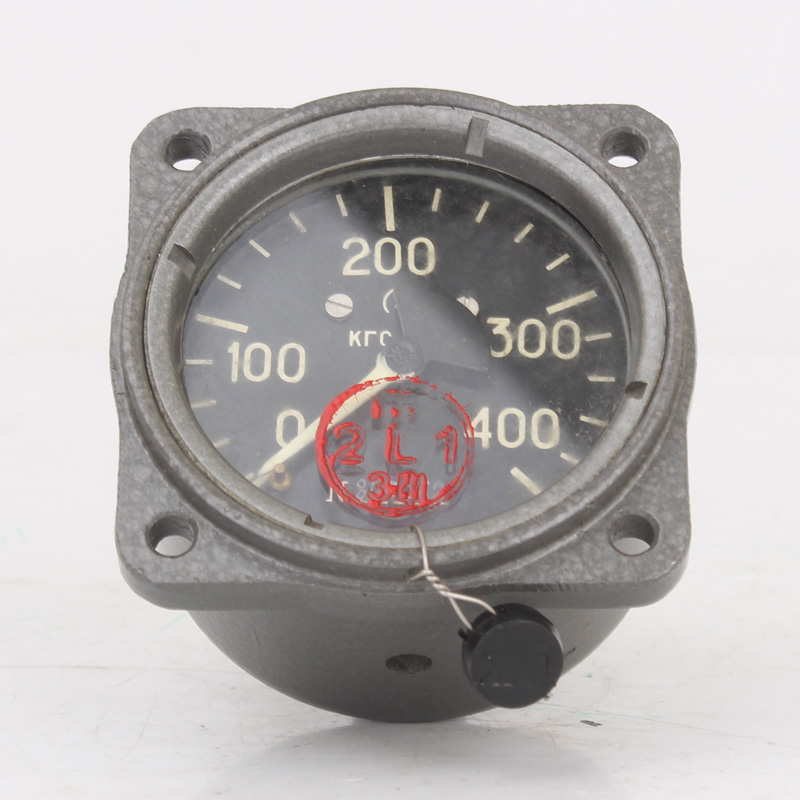

    Рис.1 Манометры МТМ

    Технические характеристики
    Параметры Значение
    Диаметр корпуса 60 мм
    Класс точности 4,0
    Диапазон давления от 0 до 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 кгс/см2
    Климатическое исполнение У1.1
    Межповерочный интервал 2 года
    Виброзащита L3
    Присоединительная резьба M12x1,5
    Материал корпуса сталь
    Стекло органическое
    Трибко-секторный механизм бронза, латунь
    Циферблат алюминиевый сплав, окрашенный в белый цвет
    Штуцер, трубчатая пружина латунь

    Модификации

    МТМ-2 – манометр без фланца с радиальным штуцером,
    МТМ-2 – манометр с задним фланцем с радиальным штуцером,
    МТМ-3 – манометр с передним фланцем с осевым штуцером,
    МТМ-4 – манометр без фланца с осевым штуцером.

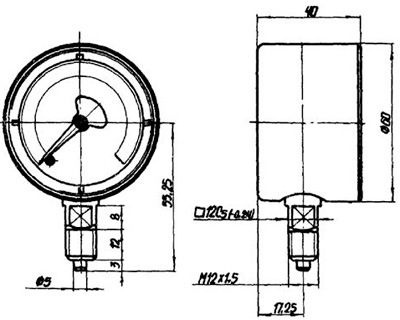

    Схема манометра показывающего МТМ-1

    Рис.2 Схема манометра показывающего МТМ-1

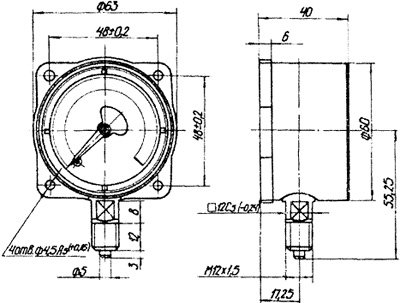

    Схема манометра показывающего МТМ-2

    Рис.3 Схема манометра показывающего МТМ-2

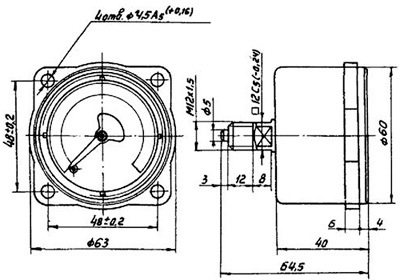

    Схема манометра показывающего МТМ-3

    Рис.4 Схема манометра показывающего МТМ-3

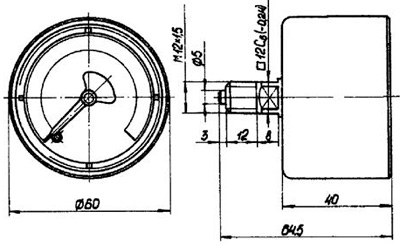

    Схема манометра показывающего МТМ-4

    Рис.5 Схема манометра показывающего МТМ-4

    Оформление заказа

    При заказе необходимо указать:

    • Наименование и условное обозначение манометра
    • Измеряемую среду (только для кислорода - обозначение К)
    • Верхнее значение диапазона показаний
    • Единицу измерения - кгс/см2, МПа, кПа
    • Верхнее значение диапазона измерений, соответствующее красной отметке
    • Наличие демпфера (только для манометров МТМ-1 и МТМ-2) - Д
    • Номер ТУ

    Пример заказа: Манометр с задним фланцем, с радиальным штуцером для измерения давления кислорода с верхним значением диапазона показаний 25 кгс/см2, с красной отметкой на 17 кгс/см2 с демпфером - манометр МТМ-2-К-25/17 кгс/см2 – Д ТУ 25-02.1084-74

    Условия эксплуатации

    Манометр МТМ остаются работоспособными при воздействии:

    • температуры окружающей среды от –50 +65°С,
    • относительной влажности воздуха 98% при температуре 35°С

    Манометры имеют высокую степень защиты от воздействия условий внешней среды и работоспособны в условиях механических воздействий, дождя, пыли.

    Комплект поставки

    • Манометр МТМ - 1 шт,
    • Паспорт - 1 экз,
    • Упаковка - 1 шт.
