Манометр СВ-4000
Манометр СВ-4000 предназначен для измерения избыточного давления взрывобезопасных некристаллизующихся жидкостей, неагрессивных к материалам.
Комплектация
- Манометр СВ-4000 - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
Наше предприятие гарантирует соответствие манометра требованиям технических условий при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок устанавливается 18 месяцев со дня ввода в эксплуатацию.

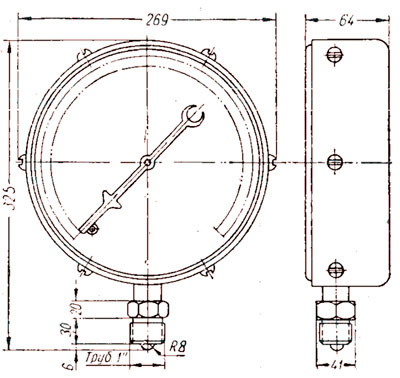

Рис.1. Габаритная схема манометра показывающего однострелочного СВ-4000
| Параметры | Значения |
| Верхний предел измерений | 4000 кгс/см2 |
Рабочее давление в частях от верхнего предела показаний шкалы, не боле
|
1/2 2/3 1 |
| Класс точности | 1 |
| Пределы допускаемой основной погрешности при температуре окружающего воздуха 23±2 °С составляет | ±1% от верхнего предела измерений |
| Климатическое исполнение | УХЛ категория 4.2* по ГОСТ 15150-69 |
| Габаритные размеры | 325х269х64 мм |
| Масса | 6 кг |
| Материалы деталей, контактирующих с измеряемой средой | сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79) |
|
Вероятность безотказной работы за 2000 h.
|
Рс(t)=0,95 Ря(t)=0,97 |
Явные отказы - это отказы, для обнаружения которых не требуется проведения проверки.
Скрытые отказы - это отказы, для обнаружения которых требуется проведение проверки.
Отказом считается выход за допустимые пределы основной погрешности
Хранение и транспортировка
Условия хранения манометра в транспортной таре 2 по ГОСТ 15150-69, без упаковки 1 по ГОСТ 1510-69. Прибор может транспортироваться закрытым видом транспорта.
Условия транспортирования должны соответствовать для микроклиматических районов с умеренным и холодным климатом на суше условиям хранения 5, для всех макроклиматических районов на суше или для макроклиматического района с влажным тропическим климатом – условия хранения 6, при морских перевозках в трюмах - условия хранения 3 по ГОСТ 15150-69.
