Клапан СКП
Предохранительные клапаны СКП
Клапаны СКП служат для предотвращения перегрузок давлением в гидравлических системах, еще одна функция данных клапанов – поддерживание в системе постоянного давления.
Клапаны серии СКП (СКПС-С12/63, СКП-12/63, СКП-С12/25, СКП-12/25, СКП-С12/6,3, СКП-12/6,3) используются только для работы с чистыми смазочными жидкостями (минеральными маслами), кинематическая вязкость которых не выходит из интервала 20-350 мм²/с при температуре +5°С…+50°С. Температура окружающей среды при этом должна находиться в интервале +1°С…+40°С.

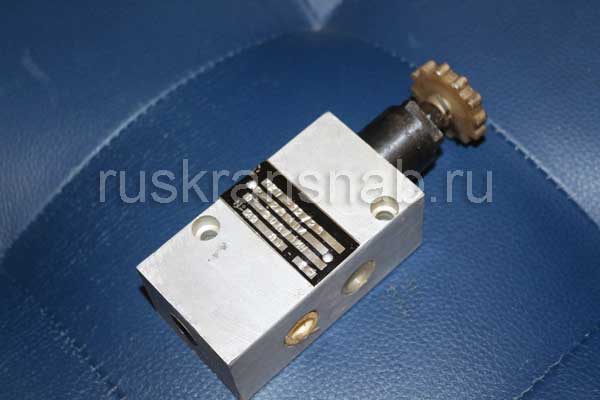

Рис. 1. Клапан СКП-12
|
Наименование/Тип клапана |
СКПС-С12/63 СКП-12/63 |
СКП-С12/25 СКП-12/25 |
СКП-С12/6,3 СКП-12/6,3 |
|
Проход условный, мм |
12 |
||
|
Расход, л/мин |
|
||
|
Минимальный |
1 |
1 |
0,08 |
|
Номинальный |
20 |
20 |
5 |
|
Давление, Мпа |
|
||
|
Минимальное |
1,5 |
0,63 |
0,03…0,1 |
|
Номинальное |
6,3 |
2,5 |
0,63 |

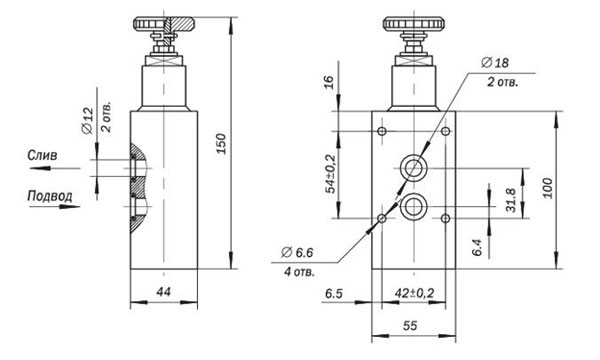

Рис. 2. Клапан СКП-С12/Р

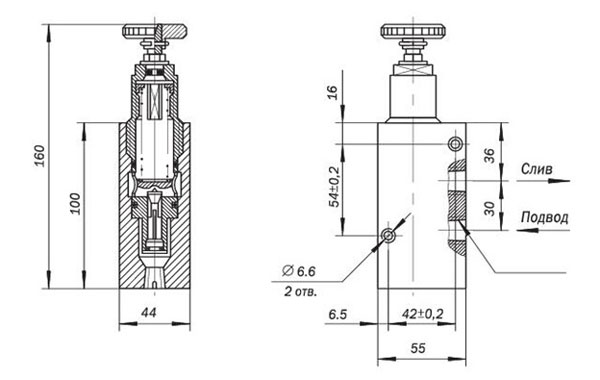

Рис. 3. Клапан СКП-12/Р
Условное обозначение
При заказе данного оборудования необходимо указать6
- Маркировку – СКП;
- Условный проход – 12мм;
- Вид присоединения: если присоединение резьбовое, то в обозначении это не указывается, если присоединение приточное, то в обозначении перед условным проходом ставиться буква С (СКП-С12);
- Номинальное давление4
- Климатическое исполнение: О4.1 – для стран с тропическим климатом или УХЛ4 – для стран с холодным и умеренным климатом.
Пример условного обозначения клапана с приточным присоединение, рабочее номинальное давление 0,63 для стран с тропическим климатом: СКП-С12/63 О4.1

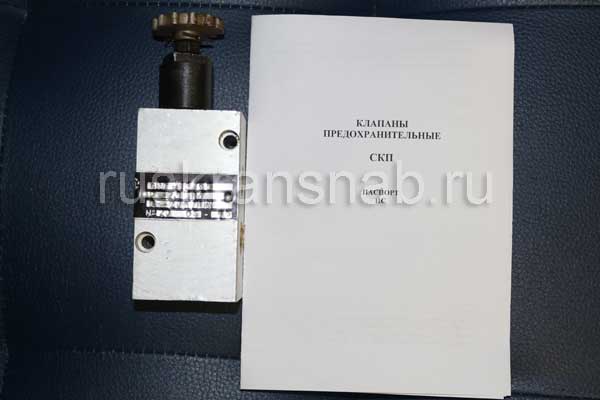

Рис. 4. Клапан предохранительный СКП
