Клапан КЭП
Электропневматический клапан серии КЭП разработан для переключения воздушных линий и управления исполнительными пневматическими механизмами. Переключение воздушных линий происходит в соответствии управляющим электрическим сигналом.

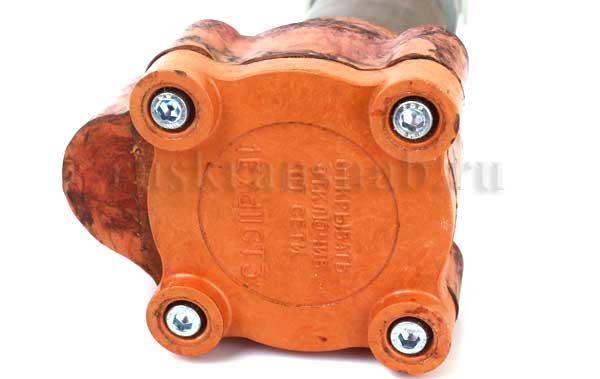

Рис. 1. Вид клапана КЭП сзади
Применение клапана КЭП
Данный клапан широко применяется в аммиачных агрегатах для процесса управления исполнительными однополостными механизмами с системах аварийной защиты. Также возможно его применение в различных отраслях промышленности для управления производственными процессами.

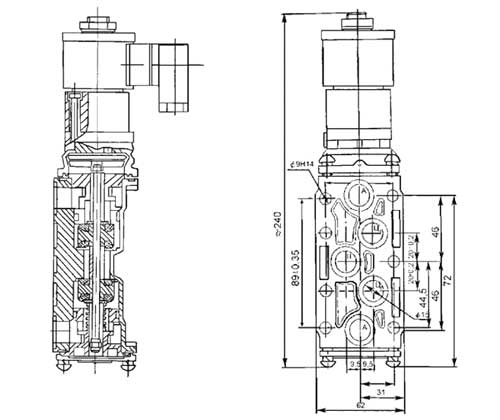

Рис. 2. Габаритные размеры клапанов
Клапан серии КЭП производиться в двух модификациях: КЭП-6,3/6М1 и КЭП-6/16.
Технические характеристики
|
Наименование параметра |
Значение |
|
|
КЭП-6,3/6М1 |
КЭП-6/16. |
|
|
Вид тока |
Переменный или постоянный |
|
|
Частота переменного тока, Гц |
50 |
|
|
Напряжение, В |
220 |
|
|
Электрическая мощность, потребляемая при температуре +25°С, Вт не более |
15 |
6 |
|
Давление воздуха питания, кгс/см² |
0,2 – 6,3 |
4 - 16 |
|
Рабочая среда |
Сжатый воздух |
|
|
Чистота сжатого воздуха согласно ГОСТ 17433-80, класс |
7 |
|
|
Режим работы |
НЗ (нормально-закрытый) НО (нормально-открытый) |
|
|
Режим работы электромагнита |
Продолжительный, ПВ 100% |
|
|
Диаметр условного прохода, мм |
6 |
6,3 |
|
Степень защиты |
IP64 |
|
|
Допустимая рабочая температура, °С |
-50…+50 |
|
|
Допустимая влажность воздуха при температуре +35°С, % |
95 |
|
|
Климатическое исполнение согласно ГОСТ 12997-84 |
Д |
|
|
Группа размещения |
3 |
|
|
Рабочее положение в пространстве |
Произвольное |
|
|
Масса, кг не более |
2,8 |
1,4 |
|
Габаритные размеры, мм |
258х110х82 |
140х110х42 |
|
Средний ресурс работы клапана, срабатываний не менее |
110 000 |
|
Клапан серии КЭП выпускается в пылезащищенном и водонепроницаемом исполнении и относится к ремонтируемым, однофункциональным и одноканальным приборам.

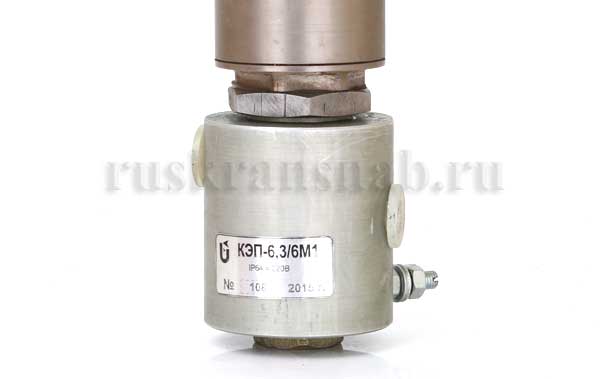

Рис. 3. Общий вид
