Электропневмоклапан АЭ-014
Электропневмоклапан АЭ-014 предназначен для дистанционного перекрытия пневмомагистрали.

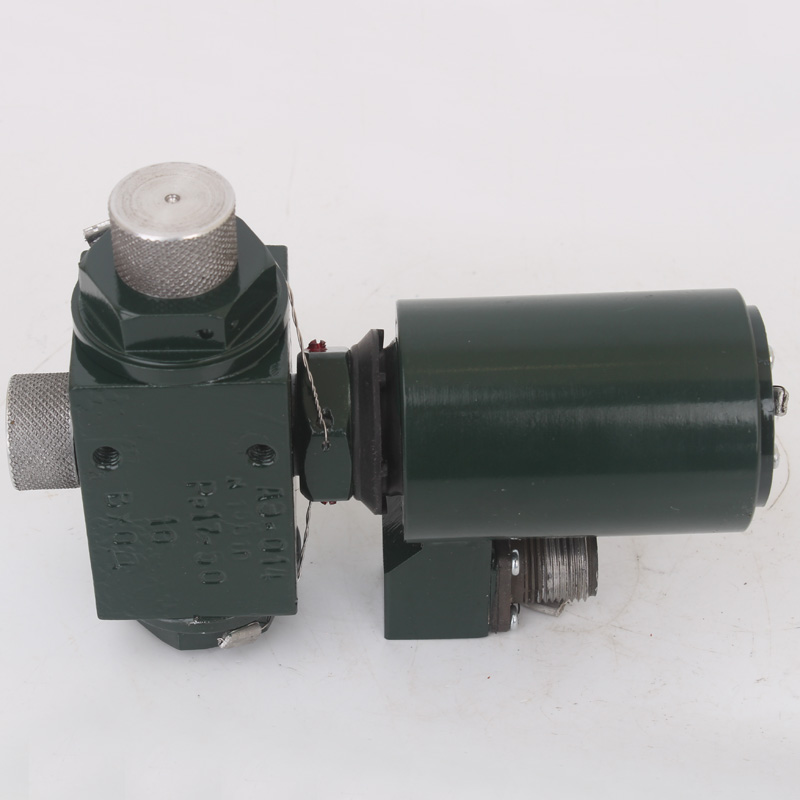

Рис.1 Электропневмоклапан АЭ-014
Модификации
Электропневмоклапан разработан в двух вариантах:
- с ручным включателем (АЭ-014 вар. II);
- без ручного включателя (АЭ-014).
| Параметр | Значение |
| Рабочая среда | воздух, азот с точкой росы не более -55 °C |
| Условный проход Ду | 10 мм |
| Давление рабочей среды | от 17 до 50 кгс/кв.см |
| Рабочее положение клапана в пространстве | любое |
| Подводимое напряжение постоянного тока | 27 (±3) В |
| Потребляемая мощность | ддо 27 Вт |
| Время выдержки под давлением | 4320 часов |
| Время нахождения под напряжением | неограниченно |
| Гбаритные размеры | 165x115x60 мм |
| Масса | 1,8 кг |
Конструктивное исполнение
Клапан АЭ-014 включает 2 ведущих узла:
- электромагнит, который используется для управления функционированием пневматического клапана. Он состоит из регулировочного винта, якоря, катушки, накидной гайки, крышки, прокладки. Его питание происходит от сети постоянного тока с напряжением (В) 27±3;
- пневматический клапан, который используется для закрытия, открытия пневматической магистрали. Он состоит из корпуса, основного, дренажного клапана, клапана в сборе, прокладок, седла, штуцера, заглушки, пружин, колец, штоков.
Электропневмоклапан имеет нормально-закрытое исполнение с дренажом. Соответственно, если электромагнит включен, то он открыт, если обесточен – закрыт (полость (выходная) соединена с дренажом).
Эксплуатация
Электропневмоклапаны АЭ-014 сохраняют работоспособность:
- в температурном диапазоне от -50 до +50 ºС;
- при относительной влажности окружающего воздуха до 98 % при температуре 35 ºС;
- при воздействии инея, росы и пыли;
- после воздействия многократных ударных нагрузок с ускорением до 15 g с частотой 80 ударов в минуту.
