Гильза защитная 716533.002

Артикул:
455
Обозначение:
716533.002
Производитель:
ПАО «Электротермометрия»
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Гильза защитная 716533.002 предназначена для защиты от воздействия окружающей среды преобразователей термоэлектрических и термопреобразователей сопротивления, которые контролируют температуру оборудования машзалов АЭС, АСТ, ТЭЦ, ГРЭС. Применяются в разных отраслях промышленности.

Технические характеристики
Тип гильзы Параметры рабочей зоны Материал Срок службы
среда Т, оС Р, МПа
716533.002 Вода, пар 365 18

08Х18Н10Т

12Х18Н10Т

 30 лет
Класс безопасности 2

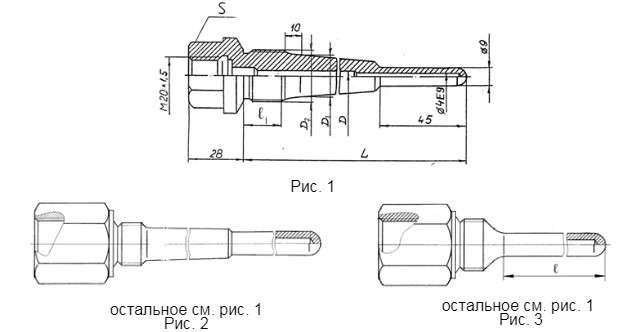

Схема габаритных размеров гильзы 716533.002

Рис.1 Схема габаритных размеров гильзы 716533.002

Технические данные
Обозначение исполнения гильзы Рисунок Размеры, мм Масса, кг
L D D1 D2 l1 l S
БАУИ.716533.002 1 78 6 22 М27х2 20 - 32 0,22
-01 98 0,24
-02 118 0,25
-03 158 0,29
-04 198 ,32
-05 248 0,36
-06 78 11 0,21
-07 98 0,23
-08 118 0,24
-09 158 0,28
-10 198 0,31
-11 248 0,35
-12 2 160 6 15 М20х1,5 14 27 0,21
-13 200 0,24
-14 250 7 0,25
-15 120 G1/2 0,19
-16 160 6 0,21
-17 200 0,24
-18 80 12,5 М16х1,5 14 24 0,17
-19 120 0,19
-20 160 0,21
-21 3 50 - - 32 0,16
-22 60 М20х1,5 40,5 27 0,17
-23 60 М27х2 20 31 32 0,21
-24 2 80 6 15 М20х1,5 14 - 27 0,18
-25 120 0,20
-26 100 7 G1/2 0,18
-27 80 0,17
