Гильза защитная 4.819.015
Гильза защитная 4.819.015применяется при термоустановке термопреобразователей на объекте.

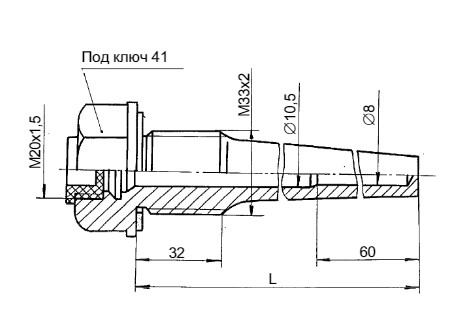

Рис.1 Схема габаритных размеров гильзы 4.819.015
| Материал | L, мм | Масса, кг | Ру, МПа | Максимальная скорость потока, м/с | |||
| Сталь 08Х13 | Сталь 08Х17Н13М2Т | 08х17Н13М2Т | пар | вода | |||
| 4.819.015 | 4.819.015-13 | 4.819.015-26 | 120 | 0,27 | 25 | 40 | 4 |
| -01 | -14 | -27 | 160 | 0,36 | |||
| -02 | -15 | -28 | 200 | 0,39 | 25 | 2,5 | |
| -03 | -16 | -29 | 250 | 0,44 | |||
| -04 | -17 | -30 | 320 | 0,51 | |||
| -05 | -18 | -31 | 400 | 0,59 | 5 | 0,5 | |
| -06 | -19 | -32 | 500 | 0,69 | |||
| -07 | -20 | -33 | 630 | 0,72 | |||
| -08 | -21 | -34 | 800 | 0,99 | |||
| -09 | -22 | -35 | 1000 | 1,10 | |||
| -10 | -23 | -36 | 1250 | 1,45 | 2 | 0.2 | |
| -11 | -24 | -37 | 1600 | 1,79 | |||
| -12 | -25 | -38 | 2000 | 2,19 | |||
| -39 | -41 | 80 | 0,23 | 40 | 4 | ||
| -40 | -42 | 100 | 0,25 | ||||
