Датчики ДКСЛ

Датчики контроля схода ленты ДКСЛ являются составной частью аппаратуры управления поточно-транспортными системами и используются для контроля аварийного смещения (схода) ленты конвейера.

Датчик имеет встроенный переключающий контакт, изменяющий свое состояние при наклоне воспринимающего ролика на угол в 30° от вертикали. В зависимости от схемы управления используются «сухая» нормально закрытая или нормально открытая пара контактов.

Область применения датчиков – все типы ленточных конвейеров.

Выпускаемые модификации

Предлагаемые модификации датчиков, имея идентичные схемные решения (встроенный переключающий контакт), отличаются конструктивным исполнением:

• Датчик ДКСЛ-В-03-Ех – в качестве воспринимающего элемента служит ролик, вращающийся на подшипниках скольжения. Монтаж предусматривает верхнее крепление. Пространственное положение датчика – вертикальное;
• Датчик ДКСЛ-Н1-03-Ех – воспринимающим элементом служит не вращающаяся гильза, монтаж – с нижним креплением, пространственное положение – любое;
• Датчик ДКСЛ-Н2-03-Ех – воспринимающий элемент, взаимодействующий с конвейерной лентой – вращающийся на подшипниках скольжения ролик. Монтаж предусматривает нижнее крепление, положение в пространстве – любое.

Основные особенности

К особенностям датчиков данной серии, которые выгодно подчеркивают их преимущества, можно отнести возможность подключения к одному шлейфу неограниченного количества датчиков, взрывозащиту изделия, защиту корпуса датчика IP66/67.

Кроме этого, наличие специальных кронштейнов для установки датчиков позволяет производить регулировку их положения в трех плоскостях.

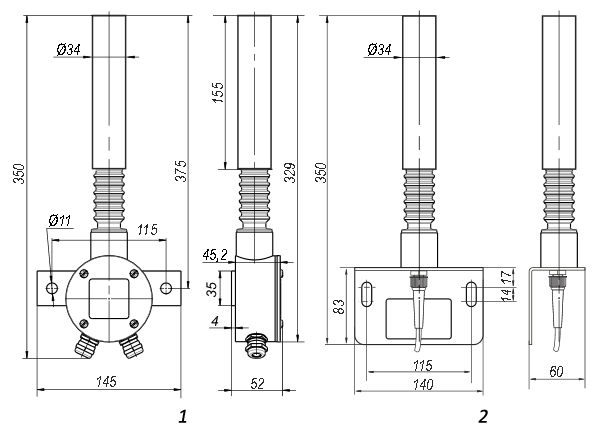

1. ДКСЛ-Н1-03-К-Ex;
2. ДКСЛ-Н1-03-Ex;

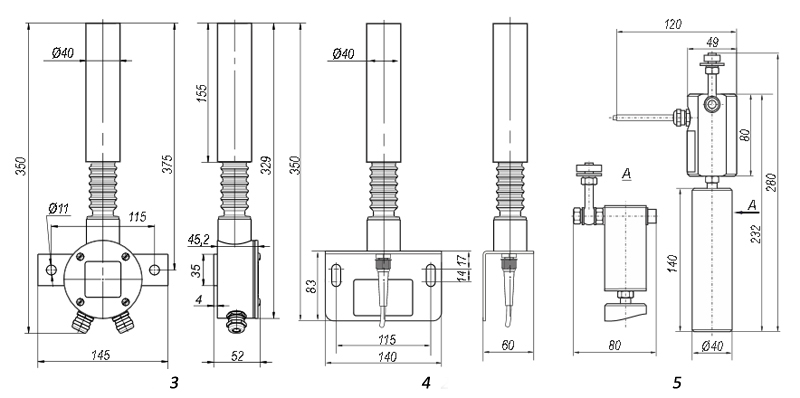

3. ДКСЛ-Н2-03-К-Ex;
4. ДКСЛ-Н2-03-Ex;
5. ДКСЛ-В-03-Ex.
