Датчик АРКТУР-03

Производитель:
ООО «Ампер»
Наличие:Под заказ
  • Описание
  • Датчик давления АРКТУР-03 служит для непрерывного прямо пропорционального преобразования давления в цифровой код и сигнал постоянного тока, дополнительно с его помощью отображаются реальные значения тока и давления в выходной токовой петле. Дополнительно при помощи датчика можно управлять контактными группами (сухой контакт). Это происходит с помощью перепрограммируемых уставок.

    Данное изделие является полным аналогом датчиков: АРКТУР-02, АРКТУР-02У и АРКТУР-03У.

    Область применения

    Датчик АРКТУР-03 может самостоятельно применяться в техпроцессе, а также может использоваться в качестве образцового датчика в процессе проверки манометров.

    Наиболее часто используется в энергетике, металлургической промышленности, химической и народном хозяйстве.

    Технические характеристики

    Наименование параметра

    Значение

    Напряжение питания, В

    18-36

    Класс точности

    0,1

    Предел измеряемого давления, кгс/см2

    6-1000

    Допустимая рабочая температура, °C

    -10…+60

    Климатическое исполнение

    УХЛ

    Категория размещения

    3.1

    Степень защиты

    IP55

    Исходящие сигналы, мА

    0-5

    4-20

    5-0

    20-4

    0-20

    20-0

    Резьба присоединительная

    М20х1,5

    Габаритные размеры, мм

    172х134х115

    Устройство и принцип действия

    Датчик избыточного давления АРКТУР-03 изготовлен на основе микропроцессора и тензопреобразователя. Изделие имеет калибровку по давлению во всем диапазоне рабочих температур (шаг калибровки 10°С). В конструкцию датчика включен цифровой термометр, с его помощью возможно рассчитать текущую градуировочную характеристику. В следствии этого полностью отсутствует дополнительная температурная погрешность.

    Интервалы измерения перестраиваются только по току.

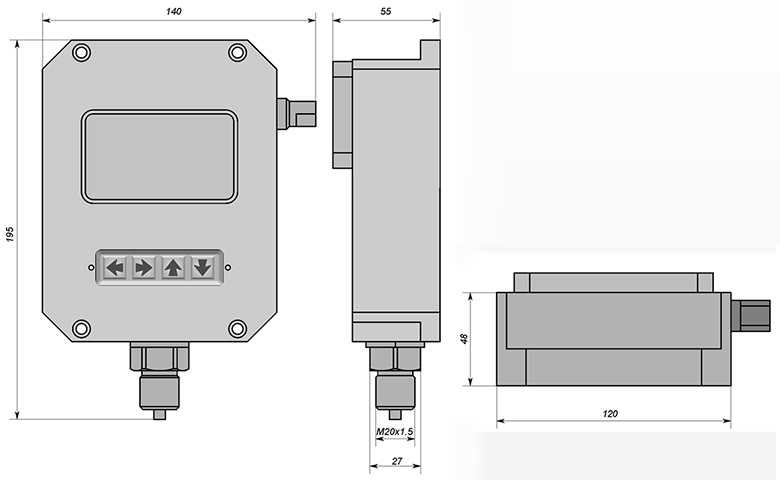

    Габаритный чертеж датчика АРКТУР-03

    Габаритный чертеж датчика
