Червячные мотор-редукторы и редукторы NMRV

Артикул:
4057
Производитель:
НТЦ «Редуктор»
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Червячные мотор-редукторы и редукторы NMRV предназначены для установки в качестве привода общего назначения.

Особенности

  • компактность;
  • высокий кпд;
  • низкий уровень шума;
  • высокие удельные передаваемые мощность и момент;
  • устойчивость к переменным нагрузкам и частым пускам;
  • устойчивость к высоким радиальным нагрузкам на выходном валу;
  • увеличенная эксплуатационная долговечность – от 3-х до 10 лет;
  • ввод редуктора в эксплуатацию под полную нагрузку, т.е. без ступенчатой приработки червячной передачи;
  • оснащение системами принудительного охлаждения и смазки;
  • оснащение системами диагностики и оповещения (датчик температуры масла, устройство контроля качества масла, устройство контроля вибрации подшипников и т.д.).
Типоразмер
Номинальная частота вращения выходного вала, мин-1 Номинальная мощность электродвигателя, кВт Номинальный крутящий момент на выходном валу, Н·м Фактическое передаточное отношение Масса редукторной части, кг
Редуктор NRV040 Мотор-редуктор NMRV040 14 – 186,7 0,12 – 0,37 11 – 38 7,5 - 100 2,3
Редуктор NRV050 Мотор-редуктор NMRV050 14 – 186,7 0,18 – 0,75 21 – 60 7,5 - 100 3,5
Редуктор NRV063 Мотор-редуктор NMRV063 14 – 186,7 0,37 – 1,5 49 – 126 7,5 - 100 6,2
Редуктор NRV075 Мотор-редуктор NMRV075 14 – 186,7 0,55 – 4,0 90 – 209 7,5 - 100 9
Редуктор NRV090 Мотор-редуктор NMRV090 14 – 186,7 0,55 – 4,0 196 - 453 7,5 - 100 13
Редуктор NRV110 Мотор-редуктор NMRV110 14 – 186,7 1,1 – 7,5 242 – 467 7,5 - 100 35
Габаритные размеры редукторов
Типоразмер aw H M N C L a P Рис KE R A K
Редуктор NRV040 40 50 75 60 101 71 45 87 2 M6 71,5 70 60
Редуктор NRV050 50 60 85 70 121,5 85 45 100 2 M8 85 80 70
Редуктор NRV063 63 72 95 80 147,5 103 45 110 3 M8 102 100 85
Редуктор NRV075 75 86 115 95 174 113 45 140 3 M8 119 120 90
Редуктор NRV090 90 103 130 110 208 130 45 160 3 М8 135 140 100
Редуктор NRV110 110 127,5 165 130 252,5 142 45 200 3 M10 166,5 170 115
Габаритные размеры мотор-редукторов
Мотор-редуктор NMRV040 40 50 75 60 101 71 45 87 2 M6 71,5 70 62 60
Мотор-редуктор NMRV050 50 60 85 70 121,5 85 45 100 2 M8 85 80 90 70
Мотор-редуктор NMRV063 63 72 95 80 147,5 103 45 110 3 M8 102 100 106 85
Мотор-редуктор NMRV075 75 86 115 95 174 113 45 140 3 М8 119 120 121 90
Мотор-редуктор NMRV090 90 103 130 110 208 130 45 160 3 М8 135 140 129,5 100
Мотор-редуктор NMRV110 110 127,5 165 130 252,5 142 45 200 3 M10 166,5 170 159 115

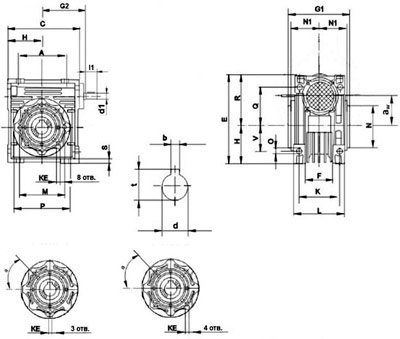

Рис.1. Схема мотор-редукторов и редукторов NMRV

Рис.1. Схема мотор-редукторов и редукторов NMRV
