Блоки резисторов крановые Б6

Производитель:
ООО «Донполиком ЛТД»
Наличие:Под заказ
  • Описание

    • Крановые резисторы БФ 6

    Блоки резисторов крановые Б6 (БФ6) используются в крановых электродвигателях, служат для пуска и регулирования скорости  торможения.

    Область применения

    Горная, рудничная, транспортная отрасли, в системах грузоподъемного, кранового оборудования.

    Конструкция блока резисторов Б6

    Конструктивное исполнение  блока открытое.

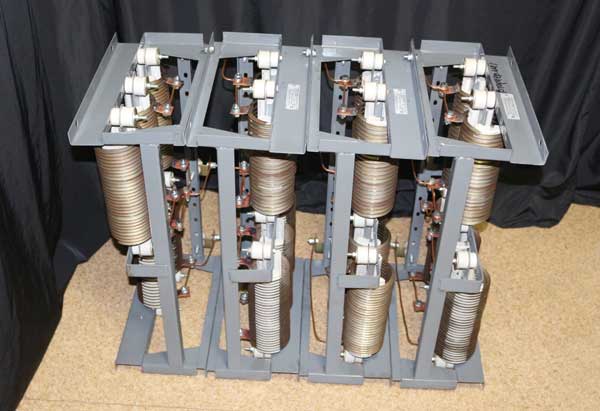

    Блок крановых резисторов Б6

    Рис. 1 - Внешний вид блоков Б6

    В  состав входят:

    • Каркас с контактными зажимами;
    • Резисторы, рассеиваемая мощность которых 850 — 1000 В, сопротивление от 0,078 до 0,154 Ом;
    • Фехралевая лента, намотанная на ребро;
    • Фарфоровые изоляторы;
    • Держатель коробчатого сечения.

    Согласно компоновке отдельных элементов производится  два вида блоков нормализованные универсального назначения,  которые собраны  в любом сочетании, что дает возможность получить нужные параметры разных схем электроприводов, в них используется  шесть ленточных элементов,  и  специальные.

    Блок резисторов Б6

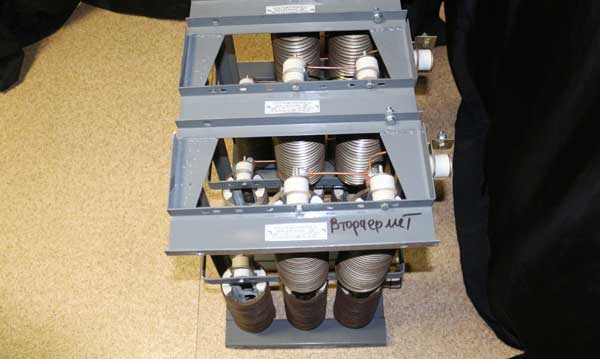

    Рис. 2 - Блок резисторов Б6

    Классификация блоков резисторов Б6 (БФ6) ИРАК 434.332.004

    Наименование Сопротивление блока, Ом Номинальный ток, А Количество зажимов Значение сопротивления ступеней, Ом
    ИРАК 434.332.004-15 13,32 19 9 1,08-1,14
    ИРАК 434.332.004-14 12,33 24 9 0,97-1,3
    ИРАК 434.332.004-13 9,63 29 9 0,77-0,83
    ИРАК 434.332.004-12 7,2 36 9 0,57-0,63
    ИРАК 434.332.004-11 5,4 40 9 0,42-0,46
    ИРАК 434.332.004-10 2,4 51 7 0,38-0,42
    ИРАК 434.332.004-09 1,92 57 7 0,304-0,336
    ИРАК 434.332.004-08 1,5 64 7 0,238-0,26
    ИРАК 434.332.004-07 0,88 80 7 0,139-0,153
    ИРАК 434.332.004-06 0,58 102 7 0,91-0,101
    ИРАК 434.332.004-05 4,74 114 7 0,75-0,83
    ИРАК 434.332.004-04 1,5 128 7 0,585-0,645
    ИРАК 434.332.004-03 0,88 160 7 0,342-0,378
    ИРАК 434.332.004-02 0,58 204 7 0,248-0,072
    ИРАК 434.332.004-01 0,48 228 7 0,204-0,225


    Технические данные

    • Климатическое исполнение – У2
    • Напряжение в сети постоянного тока - до 440 В;
    • Напряжение в сети переменного тока - до 660 В;
    • Окружающая среда без  содержания пыли, газа, без примеси токопроводящей пыли, без водяного пара, невзрывоопасная;
    • Тип защитного исполнения - IP00;
    • Режим работы  продолжительный;
    • Вес блока не более 22 кг.

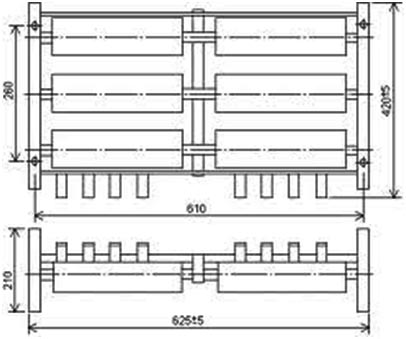

    Схема блока с размерами

    Схематическое исполнение блока резисторов кранового Б6 (БФ6) ИРАК 434.332.004

    Условия эксплуатации

    • Колебания температуры от - 45°С до + 40°С;
    • Отсутствие воздействия внешних факторов (солнечная радиация, атмосферные осадки);
    • Наличие защищающего каркаса;
    • Тип атмосферы – промышленный;
    • Естественный тип охлаждения.
