Блок БПС24-2К

Артикул:
8246
Производитель:
ООО «Микрол»
Документация:
881-rukovodstvo-bps24-2k.pdf
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Стабилизированный блок питания БПС24-2К используется для питания промышленного оборудования и приборов стабилизированным напряжением 24В постоянного тока.

Основные функции БПС24-2К

Блок БСП24-2К осуществляет питание:

  • Датчиков температуры ТХА, ТХК, ТСМ и ТСП (возможна совместная работа с другими датчиками температуры);
  • Нормирующих преобразователей;
  • Блоков преобразования сигналов;
  • Датчиков давления серии Метран, Сапфир и Зонд (возможна совместная работа с другими датчиками температуры);
  • Комплексов измерительных тензорезисторных преобразователей теплоэнергетических характеристик;
  • Датчиков, имеющих унифицированный выходной токовый сигнал.

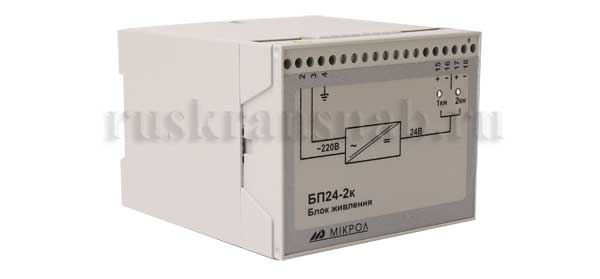

Блок БПС 24-2К

Рис. 1. Общий вид блока

Технические характеристики

Наименование параметра

Значение

Число каналов

2

Гальваническое разделение

От питающей сети

Между каналами

Ток нагрузки одного канала, номинальный, мА

150

Выходное напряжение, номинальное, В

24

Класс выходного напряжения стабилизированного, %

0,2

Защита от перегрузок

По каждому каналу

Защита от короткого замыкания

По каждому каналу

Максимальный ток срабатывания защиты, мА

200

Максимальный ток короткого замыкания, мА

190

Восстановление нормальной работы после устранения короткого замыкания или перегрузки

Автоматическое

Минимальное сопротивление изоляции при напряжении 1000В, МОм

40

Напряжение питания, В

220±22

Вид тока питающей сети

Переменный

Частота тока питающей сети, Гц

50±1

Максимальная потребляемая мощность, Вт

9

Степень защиты

IP30

Габаритные размеры, мм

77х100х110

Масса, кг не более

1

Крепление

EN50022

Настенное

DIN35х70

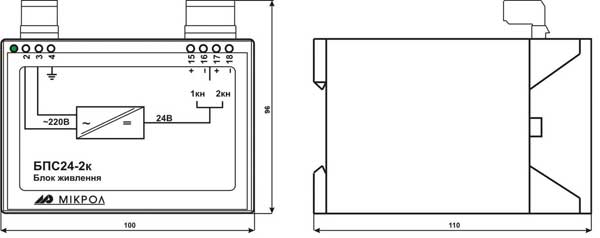

Габаритные размеры блока БПС24-2К

Рис. 2. Габаритные размеры блока БПС24-2К

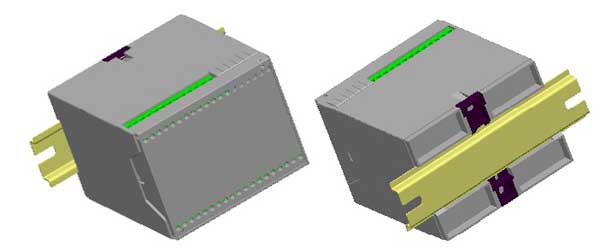

Варианты крепления блока питания к щиту

Рис. 3. Крепление к щиту

Структура условного обозначения

БПС

-

24

-

2к

-

Х

1

2

3

4

5

6

7
  1. Блок питания стабилизированным напряжением;
  2. Разделительный знак;
  3. Величина выходного номинального напряжения;
  4. Разделительный знак;
  5. Число каналов;
  6. Разделительный знак;
  7. Обозначение величины тока срабатывания защиты: 1- 150мА, 2 - 50мА.

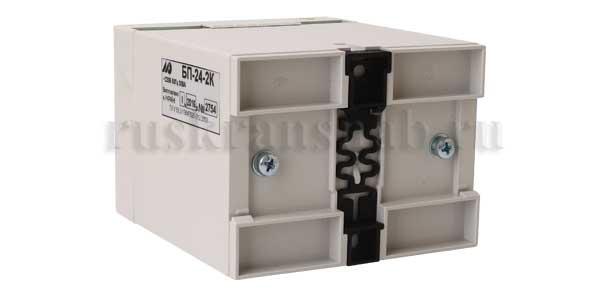

Блок БПС24-2К вид сзади

Рис. 4. Блок БПС24-2К вид сзади
