Аппарат испытательный АИД-70/50
Испытательный диодный аппарат АИД-70/50 разработан для испытания изоляции твердых диэлектриков и силовых кабелей выпрямленным электрическим напряжением, дополнительно при помощи данного оборудования проводятся испытания твердых диэлектриков синусоидальным электрическим напряжением, частота которого 50Гц.
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
220±22 |
|
Количество фаз питающей сети |
1 |
|
Вид тока питающей сети |
Переменный |
|
Максимальная потребляемая мощность, кВА |
3 |
|
Параметры оборудования в случае выпрямленного напряжения и продолжительного режима работы: |
|
|
Рабочий ток, мА не более |
12 |
|
Рабочее напряжение, кВ не более |
70 |
|
Параметры оборудования в случае переменного напряжения и продолжительного режима работы: |
|
|
Рабочий ток, мА не более |
20 |
|
Рабочее напряжение, кВ не более |
50 |
|
Параметры оборудования в случае переменного напряжения и кратковременного режима работы (ПВ 20%, длительность цикла не более 6 минут): |
|
|
Рабочий ток, мА не более |
45 |
|
Рабочее напряжение, кВ не более |
50 |
|
Допустимая рабочая температура, °С |
-10…+40 |
|
Максимально возможная влажность воздуха при температуре +20°С, % |
80 |
|
Атмосферное давление, кПа |
84-106,7 |
|
Средний срок службы, лет |
10 |
|
Масса, кг не более |
|
|
Блок управления (БУ) |
15 |
|
Блок высокого напряжения (БВН) |
42 |
Устройство и принцип действия

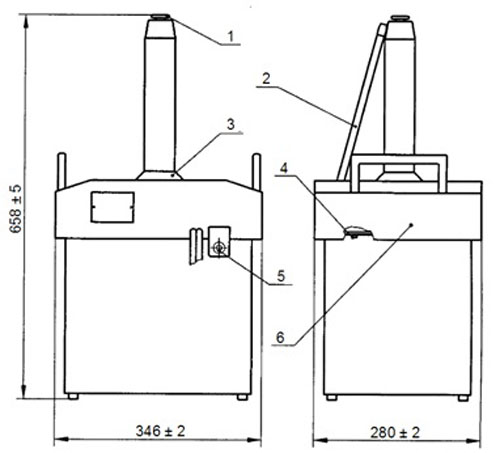

Рис. 1. Габариты и составные части АИД-70/50
- Зажим, предназначенный для присоединения повода к подконтрольному объекту;
- Корткозамыкатель;
- Кольцо уплотнительное;
- Болт, предназначенный для крепления кожуха и рукоятки;
- Клемма для заземления прибора;
- Кожух.

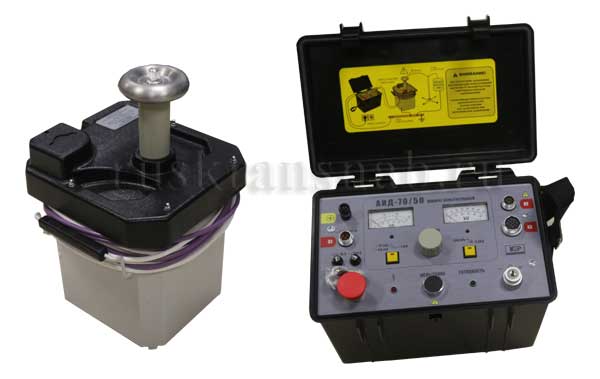

Рис. 2. Общий вид АИД-70/50
Аппарат АИД-70/50 состоит их двух блоков: управления и высокого напряжения, которые соединяются между собой.
В состав блока высокого напряжения входят: высоковольтный трансформатор, переключатель, резистор, выпрямительные столбы, которые размещены в баке, заполненном трансформаторным маслом.
Через проходной высоковольтный изолятор испытательное напряжение выводится из бака.
Разрядники, конденсаторы и электромагнит заземления размещены под кожухом блока высокого напряжения.
Блок управления состоит из: регулятора, разъема, предназначенного для кабелей блока высокого напряжения и сетевого кабеля, компенсационного трансформатора, предохранителя, пускателя и печатной платы.

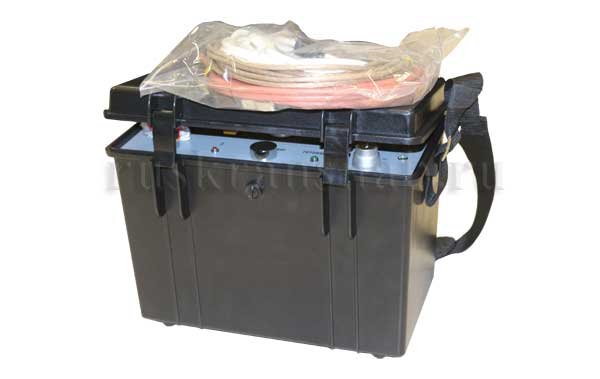

Рис. 3. Аппарат в футляре
Работа прибора
Для проведения испытаний диэлектриков к ним следует подать испытательное напряжение. При использовании постоянного выпрямленного тока напряжение будет составлять 70 кВ, а для переменного – 50 кВ. Чтобы исключить выход из строя прибора вследствие перегрузок при продолжительных испытаниях он имеет встроенную систему защиты от короткого замыкания.
Указания мер безопасности
- Все лица, работающие по эксплуатации и техническому обслуживанию аппарата, должны быть предварительно обучены безопасным методам работы на данном аппарате, и знать в соответствующем объёме “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей” (ПТЭ и ПТБ).
- Рабочее место персонала должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-76.
- Прежде чем приступить к работе на аппарате, необходимо:
- удалить блок управления от БВН на расстояние не менее 3 м;
- надёжно заземлить блок управления и БВН гибкими медными;
- Рекомендуется в соответствии с ПТБ оградить рабочее место и вывесить предупреждающие плакаты. При необходимости следует организовать надзор во время работы аппарата.
Запрещается:
- работа без заземления;
- последовательное соединение блоков по заземлению;
- работа на аппарате с неисправными заземлителем и сетевой сигнализацией;
- находитoься ближе 3 м от БВН в момент включения;
- аппарата в сеть, а также при включенном испытательном напряжении.
Комплектация
- Блок управления - 1 шт
- Блок высокого напряжения - 1 шт
- Кабель сетевой (длина 4 м) - 1 шт
- Кабель заземления (длина 4 м) - 2 шт
- Кабель высоковольтный (длина 4 м, Umax ≥ 20 кВ) - 1 шт
- Предохранитель 5×20 (10 А / 250 В) - 4 шт
