Акустическая система M15
Акустическая система M15 предназначена для применения в различных системах звукоусиления в качестве сценического монитора.
Исполнение
M15 - компактная двухполосная акустическая система с 15-дюймовой неодимовой динамической головкой коаксиального типа. Диаметр звуковой катушки НЧ звена – 3,5 дюйма, ВЧ звена – 2,5 дюйма. Высокочастотная головка нагружена на рупор постоянной направленности, с углами излучения - 80° в вертикальной и 50° в горизонтальной плоскостях. Конструкцией предусмотрена возможность поворота рупора на 90°.
Корпус АС представляет собой ящик специальной формы выполненный из листовой фанеры толщиной 18 мм, покрытый полиуретановым компаундом черного цвета.
Динамические головки защищены от механических воздействий съемной перфорированной металлической сеткой толщиной 2 мм, обклеенной акустически прозрачным поролоном.
Корпус оборудован фрезерованными деревянными ручками, а также, стаканом диаметром 36 мм для установки на стойку.
Для раздельного подвода НЧ и ВЧ составляющих звукового сигнала к динамической головке АС оснащена разделительным фильтром с частотой раздела 1250 Гц.

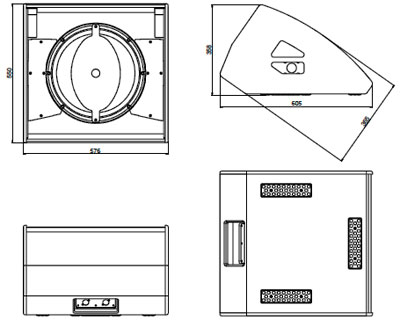

Рис.1. Схема габаритных размеров акустической системы M15
Комплект поставки
- акустическая система M15 - 1 шт,
- руководство по эксплуатации - 1 шт,
- комплект упаковки - 1 экз.
| Наименование параметра | Характеристики |
| Номинальная электрическая мощность, Вт | 600 |
| Предельная долговременная мощность, Вт | 1200 |
| Номинальное сопротивление, Ом | 8 |
| Частотный диапазон, Гц (-6 дБ) | 60 - 20000 |
| Угол излучения в горизотальной плоскости, град. (-6 дБ) | 50 |
| Угол излучения в вертикальной плоскости, град. (-6 дБ) | 80 |
| Характеристическая чувствительность, дБ | 99 |
| Максимальноезвуковое давление, дБ | 133 |
| Габаритные размеры, мм | 358х576х605 |
| Масса, кг | 29 |
