Зажимы малогабаритные ЗМЗ, ЗМП
Зажимы малогабаритные ЗМЗ, ЗМП применяются для управления электроцепями радиоапаратуры, коммутации цепей переменного тока, подключения проводов в радиоаппаратуре, присоединения мобильных приемников постоянного тока напряжение до 36В.

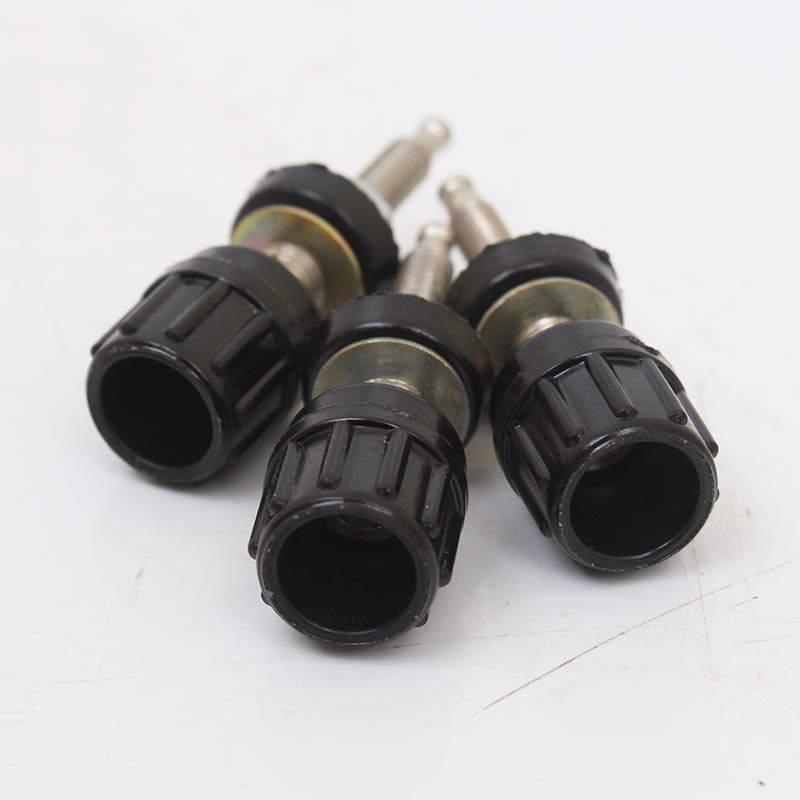

Рис.1 Зажимы малогабаритные ЗМЗ, ЗМП
Отличия между зажимами ЗМЗ и ЗМП:
- Зажим ЗМЗ является заземляющим зажимом, имеющим стержень контактирующем с установочной платой.
- Зажим ЗМП имеет стержень, который изолируется от установочной платы.
| Параметры | Значения |
| Максимальный рабочий ток, А | 6 |
| Максимальное рабочее напряжение, В | 250 |
| Количество присоединений проводов | 1000 |
| Сопротивление электричкского контакта, Ом | 0,01 |
| Сопротивление изоляции между стержнем и установочной платой (только для зажимов ЗМП), МОм | 1000 |
| электрическая прочность изоляции между
стержнем и установочной платой (только для зажимов ЗМП),
кВ эфф. |
1,5 |
| Масса, г, не более | 8 |
| Надежность: | |
| минимальная наработка, ч | 10000 |
| 95% срок сохраняемости, лет | 15 |
| Стойкость к механическим факторам: | |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g | 1-3/200 |
| многократные механические удары, g | 150 |
| Стойкость к климатическим факторам: | |
| климатическое исполнения | УХЛ, по ГОСТ 15150-69 |
| повышеная температура внешней среды, рабочая К( оС) | 373 (100) |
| пониженая температура внешней среды, рабочая К( оС) | 213 (-60) |
|
пониженое атмосферное давление, мм рт.ст.
|
|
| повышенная относительная влажность воздуха, % | 98 при 35оС |
| атмосферные конденсированные осадки (иней, роса) | + |
| Условное обозначения изделия | ТУ | Приемка |
| ЗМЗ | ТУУ31.2-32213936-004:2010 | 1 |
| ЗМП | ТУУ31.2-32213936-004:2010 | 1 |
| ЗМЗ | га 0.483.004 ТУ | 5 |
| ЗМП | га 0.483.004 ТУ | 5 |

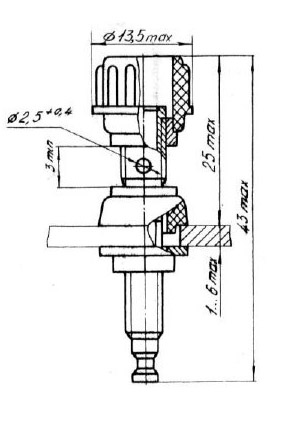

Рис.2 Габаритные размеры ЗМЗ

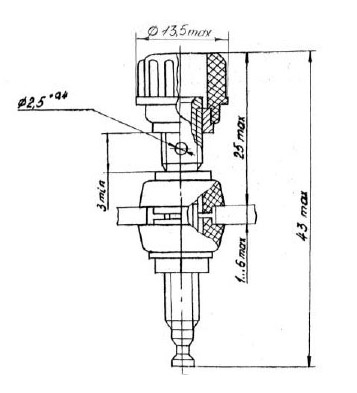

Рис.3 Габаритные размеры ЗМЗ
