Выпрямитель БВ-24/2.5

Буферный выпрямитель

Выпрямитель БВ-24/2,5М разработан для буферной работы совместно со свинцовыми аккумуляторными батареями. Выпрямитель БВ-24/2,5 работает в режиме подзаряда импульсного, при этом номинальное напряжение – 24В.

Питание буферного выпрямителя БВ-24/2,5 осуществляется от сети переменного тока. Напряжение сети – 220в, частота 50Гц.

Главные функции, которые обеспечивает БВ-24/2,5

• Подзаряд батареи;
• Точное измерение тока зарядки, тока нагрузки и напряжения батареи;
• В режиме импульсного подзаряда происходит питание нагрузки при работе в буфере совместно с батареей;

Буферный режим

• Постоянный контроль работы;
• Выключение из режима зарядки при напряжении 3, 8-26, 25В;
• Включение в режим зарядки при напряжении 7, 2-24, 24В;
• Установка зарядного тока максимального не уже 2,5-1,25А;
• Установка зарядного тока  минимального не уже 0,9-0,3А
• Пульсация напряжения не превосходит 260мВ.

Зарядный режим

• При напряжении 187-242В ток заряда 2,65-2,2А.

Масса выпрямителя буферного не более 15кг.

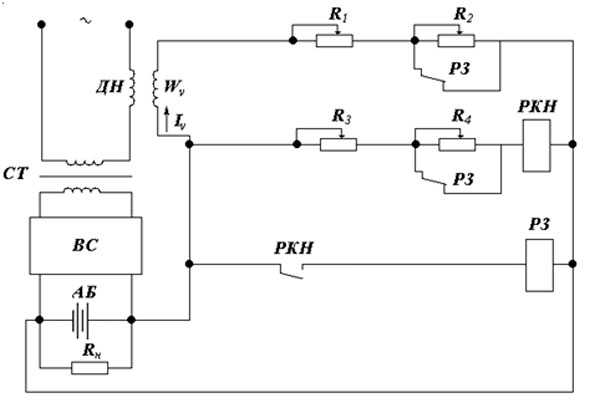

Принципиальная схема выпрямителя

Буферный выпрямитель в силовой части содержит дроссель напряжения-ДН, который последовательно включен с первичной обмоткой трансформатора силового-СТ. Вторичная обмотка СТ непосредственно подключается в выпрямительную схему (диодный мост)-ВС. На входе расположены аккумуляторные батареи.

Блок автоматического регулирования-БАР оснащен реле, которое производит контроль напряжения-РКН, и реле заряда-РЗ.

Данная схема – это схема регулирующего типа, которая имеет высокий коэффициент возврата.
