Выключатели ВПК-2000

Выключатель концевой ВПК

Выключатели ВПК-2000 – самовозвратные, двухполюсные с двойным разрывом цепи, с прямым порядком размыкания цепи и с одни размыкающим и одним замыкающим контактом. Предназначены для коммутации цепей электрических управления переменного тока напряжение до 660 В (частота 50, 60 Гц) и постоянного тока до 440 В.

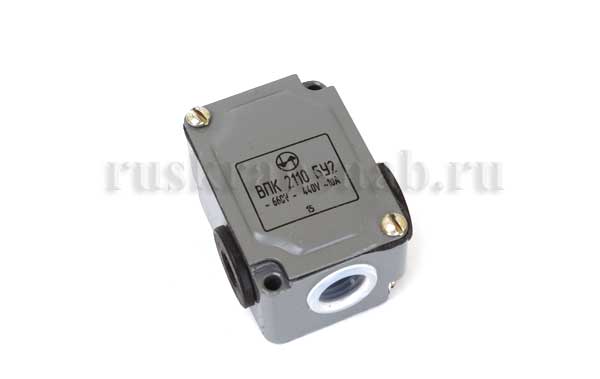

Рис. 1. Выключатель ВПК-2110 вид сбоку

Структура условного обозначения

ВПК-2 Х Х1 Х2 Х3 Х4

ВПК – выключатель путевой контактный;

2 – номер серии;

Х – исполнение по способу крепления, степени защиты и ввода проводников:

• 0 – базовое крепление IP00;
• 1 – крепление базовое IP67 и IP54, резьбовой или притычной неуплотненный ввод;
• 2 – крепление фронтальное (встраивание в нишу), IP00;

Х1 – исполнение по количеству полюсов:

• 1 - двухполюсной 1з+1р, группа А;
• 2 – двухполюсной 1з+1р, группа Б;
• 4 – однополюсной 1з, группа А;
• 5 – однополюсной 1з, группа Б;
• 7 – однополюсной 1р, группа А;
• 8 – однополюсной 1р, группа Б;

Х2 – тип привода:

• 0 –толкатель;
• 1 – ролик с толкателем;
• 2 – ролик с рычагом, рабочий ход рычага: влево или вправо, максимальное количество ступеней 3;
• 3 –селективный.

Х3 – индекс модернизации;

Х4 – климатическое исполнение и группа размещения: У2, Т2, УХЛ4 и О4.

На данный момент выпускают следующие виды путевых выключателей серии ВПК-2000: ВПК-2010Б УХЛ4, ВПК-2110Б У2, ВПК-2111Б У2, ВПК-2112Б У2, ВПК-2111БФ У2, ВПК-2112БФ У2.

Технические характеристики

Условия эксплуатации

• Высота над уровнем моря не должна превышать 4300 м;
• Интервал рабочих температур -40…+70°С;
• Группа коррозионных условий эксплуатации: Ж1 – для климатического исполнения Т и О, С3 – для исполнения У и УХЛ;
• Пространственное расположение – любое.

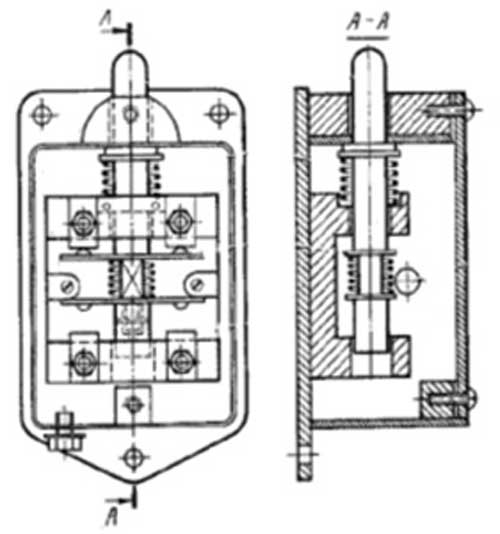

Рис. 2. Размеры выключателя типа ВПК-2000

Рис. 1. Габаритные размеры

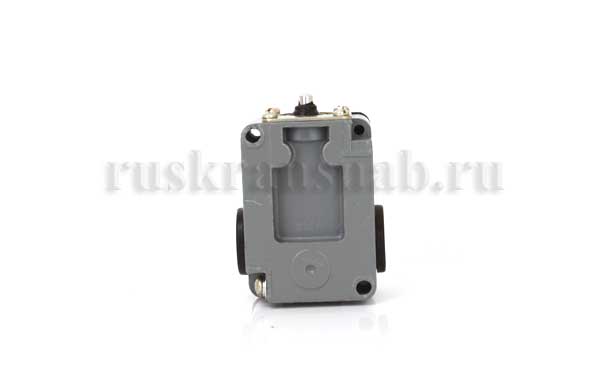

Рис. 3. Вид сзади ВПК-2010
