Выключатели (кнопки) серии КМЕ

Кнопочные выключатели КМЕ разработаны для коммутации электроцепей управления постоянного и переменного тока. Они используются для неподвижный и подвижных стационарных установок. Возможна работа кнопок в умеренном, умеренно-холодном и тропическом климате.

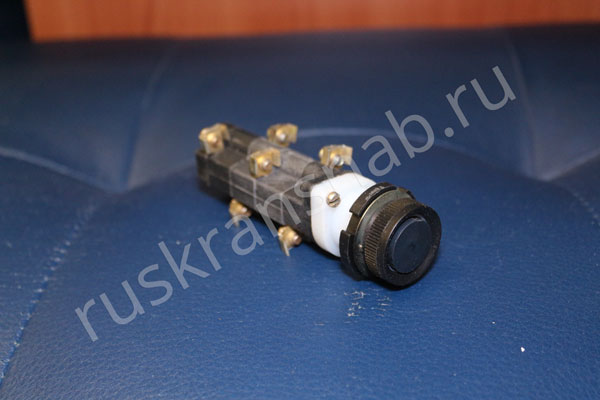

Рис. 1. Кнопка КМЕ-4522 черного цвета

Конструкция и принцип действия выключателя КМЕ

Выключатель серии КМЕ состоит из привода, контактного элемента и деталей для крепления на панели.

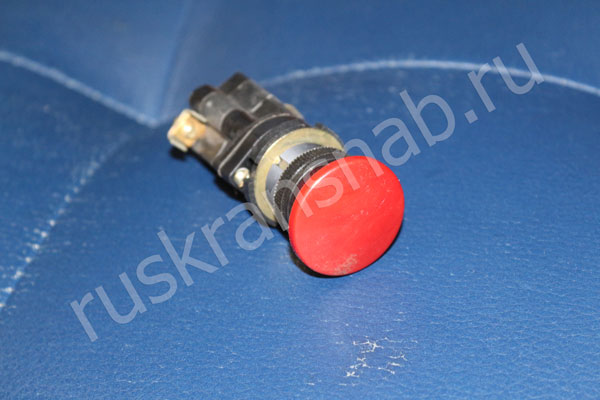

Рис. 2. Общий вид выключателя КМЕ-5110 красного цвета

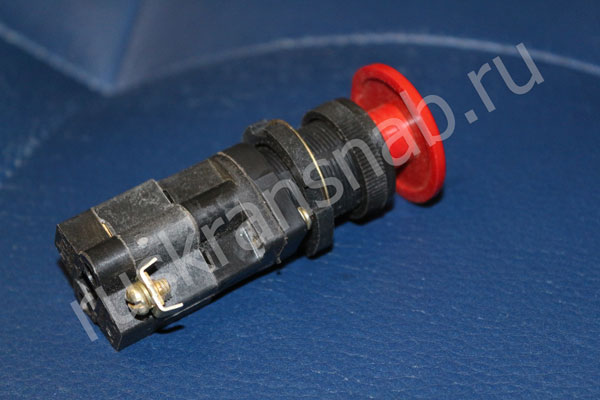

Рис. 3. Вид сбоку на выключатель КМЕ-5110

При прикладывании усилия на толкатель происходит переключение контактов. Фиксируемый толкатель выключателя фиксируется во включенном положении его нажатием и поворотом по часовой стрелке. Возврат толкателя в исходное положение осуществляется его поворотом в исходное положение.

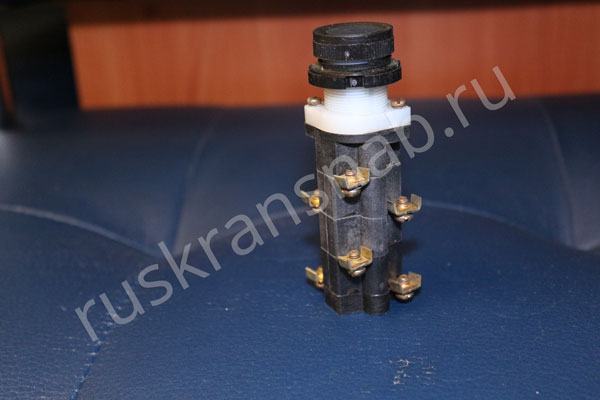

Рис. 4. Зажимные контакты КМЕ-4522 черного цвета

Выключатели устанавливаются на панели 1 толщиной не более 6 мм в отверстии 0 22,5 мм и фиксируются фронтальной и прижимной гайками, причем для пред­отвращения поворота выключателя имеется ориентирующее кольцо. Толкатель с наружным протектором может быть снабжен цветным вкладышем.

Для подсоединения проводов предусмотрены винтовые контактные зажимы.

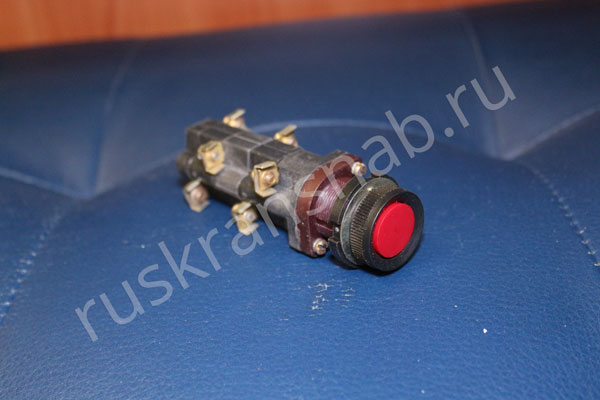

Рис. 5. Общий вид кнопки КМЕ-4522 красного цвета

Технические характеристики

• Номинальное напряжение (по изоляции), В: 660
• Номинальное рабочее напряжение, В:
  • переменное, частоты 50 и 60 Гц: 660
  • постоянное: 440
• Номинальный тепловой ток, А:10
• Минимальный рабочий ток, А: 0,05
• Минимальное рабочее напряжение, В: 24
• Коммутационная износостойкость, млн. циклов: 1,0

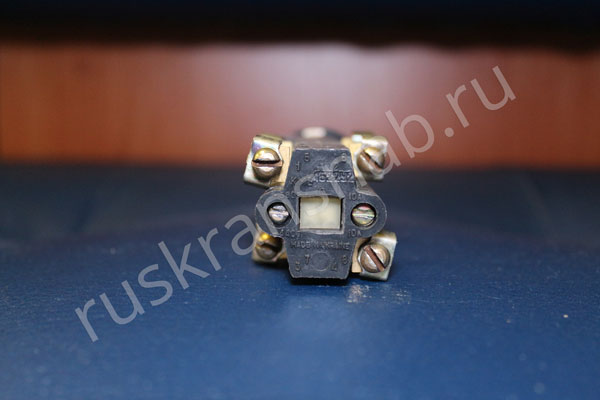

Рис. 6. Задняя часть КМЕ-4522 красного цвета

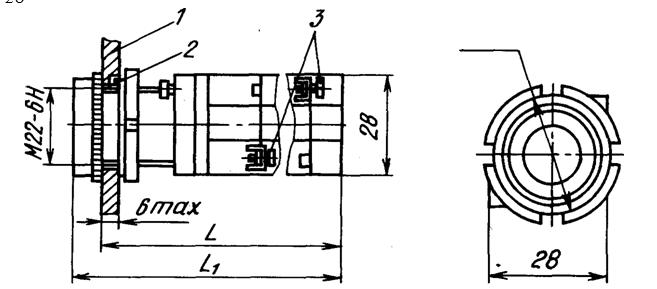

Рис. 7. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных КМЕ-4101, КМЕ-4110, КМЕ-4111, КМЕ-4120, КМЕ-4102, КМЕ-4112, КМЕ-4121, КМЕ-4113, КМЕ-4122, КМЕ-4131

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

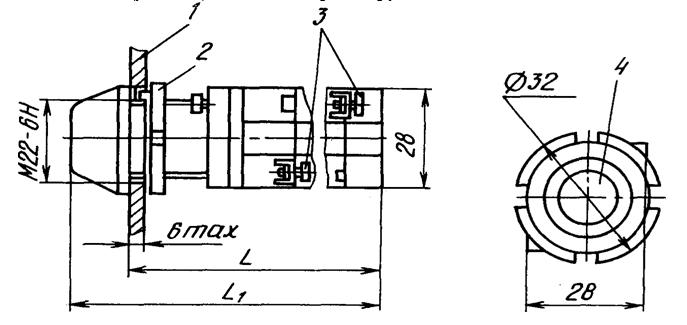

Рис. 8. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных КМЕ-4210, КМЕ-4201, КМЕ-4211, КМЕ-4220, КМЕ-4202, КМЕ-4212. КМЕ-4221, КМЕ-4213, КМЕ-4222, КМЕ-4231

1. панель (условно);
2.  кольцо ориентирующее;
3. за­жимы контактные;
4. вкладыш цветной

Рис. 9. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных КМЕ-4510, КМЕ-4501, КМЕ-4511, КМЕ-4520, КМЕ-4502, КМЕ-4512, КМЕ-4521, КМЕ-4513, КМЕ-4522, КМЕ-4531

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

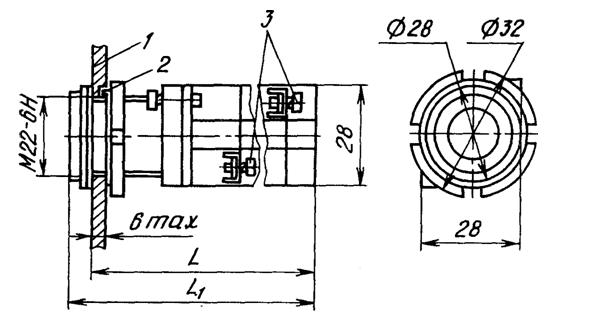

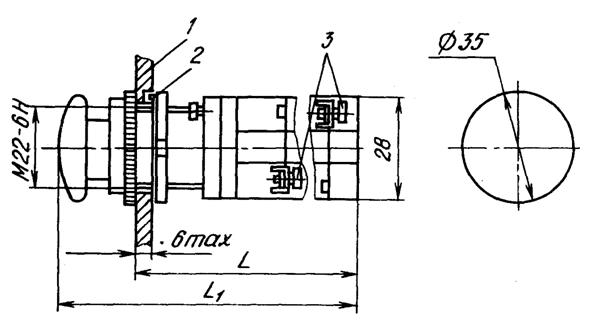

Рис. 10. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных КМЕ-5110, КМЕ-5101, КМЕ-5111, КМЕ-5120, КМЕ-5102,  КМЕ-5112, КМЕ-5121, КМЕ-5113, КМЕ-5122, КМЕ-5131

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

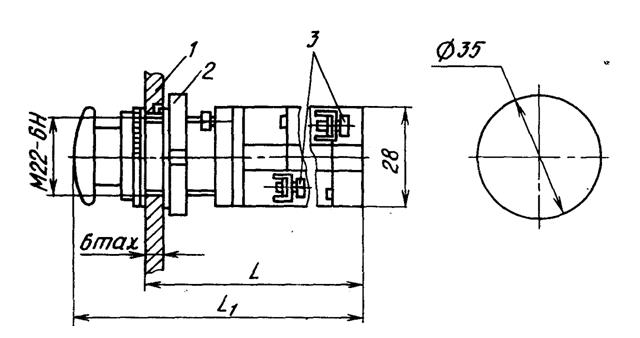

Рис. 11. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных: КМЕ-5510, КМЕ-5501, КМЕ-5511, КМЕ-5520. КМЕ-5502, КМЕ-5512, КМЕ-5521, КМЕ-5513, КМЕ-5522, КМЕ-5531

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

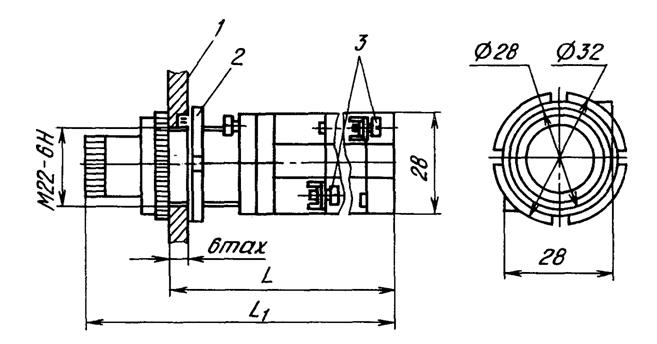

Рис. 12. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных: КМЕ-6110, КМЕ-6101, КМЕ-6111, КМЕ-6120, КМЕ-6102, КМЕ-6112, КМЕ-6121, КМЕ-6113, КМЕ-6122, КМЕ-6131

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

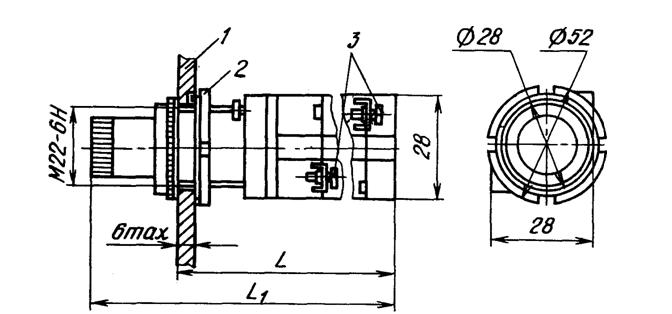

Рис. 13. Габаритные, установочные и присоединительные раз­меры выключателей кнопочных: КМЕ-6510, КМЕ-6501, КМЕ-6511, КМЕ-6520, КМЕ-6502, КМЕ-6512, КМЕ-6521, КМЕ-6513, КМЕ-6522, КМЕ-6531

1. панель (условно);
2. кольцо ориентирующее;
3. за­жимы контактные

Структурное обозначение

КМЕ ХХХХ XX, где:

• КМЕ — вид кнопок;
• Х — исполнение зависит от формы толкателя:
• 4 — цилиндрический толкатель
• 5— грибовидный толкатель;
• 6— толкатель, который фиксируется;
•   Х — исполнение, которое зависит от степени защиты;
• 1 — IP40;
• 2— IP 54 (наружный протектор);
• 5— IP 54 (внутренний протектор);
• Х—количество контактов замыкающих: 0, 1, 2, 3;
• Х — количество контактов размыкающих: 0, 1,2, 3;
• XX - климатическое исполнение.

Условия эксплуатации

• Высота над уровнем моря ≤4300 м;
• Рабочие температуры -40°С…+40°С;
• При температуре +35°С влажность может достигать до 98% (в случае температуры +40°С влажность не более 50%)
