Выключатели бесконтактные путевые ВБШ-03
Выключатели бесконтактные путевые серии ВБШ-03 являются емкостными датчиками и используются при управлении технологическими процессами в различных отраслях промышленности. Данное оборудование довольно часто применяется для установления положения неметаллических и металлических комплектующих оборудования. Дополнительно при помощи ВБШ-03 можно измерять уровень жидкостей и сыпучих продуктов. В следствии этого они широко применяются в качестве датчиков подпора норий и как сигнализаторы уровня в надсушильных бункерах.

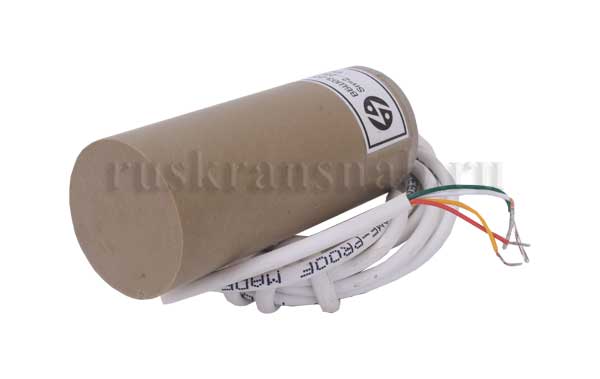

Рис. 1. Выключатель ВБШ-03
Технические характеристики
|
Маркировка выключателя |
Диапазон чувствительности, мм |
Диаметр корпуса, мм |
Структура выхода |
Напряжение питания, В (ток постоянный) |
Ток нагрузки, А не более |
|
ВБШ03-204-В40121 |
5-30 |
40 |
p-n-p |
15-35 |
0,2 |
|
ВБШ03-204-В40111 |
5-30 |
40 |
n-p-n |
||
|
ВБШ03-204-В34321 |
2-25 |
34 |
p-n-p |
||
|
ВБШ03-204-В34311 |
2-25 |
34 |
n-p-n |
||
|
ВБШ03-204-А30121 |
2-20 |
30 |
p-n-p |
||
|
ВБШ03-204-А3011 |
2-20 |
30 |
n-p-n |
Условия эксплуатации
Выключатели ВБШ-03 выпускаются для регионов с умеренным и холодным климатом. Климатическое исполнение и категория размещения согласно ГОСТ 15543.1 и ГОСТ 15150 – УХЛ4 и УХЛ04.
- В зоне работы выключателей не должна присутствовать токопроводящая пыль в концентрациях, снижающих параметры оборудования;
- Рабочее положение в пространстве: произвольное;
- Допустимая рабочая температура: -25…+70°С;
- Степень защиты: IP65;
- Время готовности к работе: 300мс с момента включения напряжения.
Устройство и принцип действия
В конструкцию выключателя входят:
- емкостной датчик
- пороговый элемент
- преобразователь и выходной транзисторный ключ.
В случае присутствия подконтрольного объекта в зоне чувствительности выключателя, на выходе емкостного датчика создается высокочастотный сигнал. Далее этот сигнал преобразуется в электрический постоянного тока и передается на вход порогового элемента. В момент достижения предельного значения срабатывает пороговый элемент, который включает транзисторный ключ.

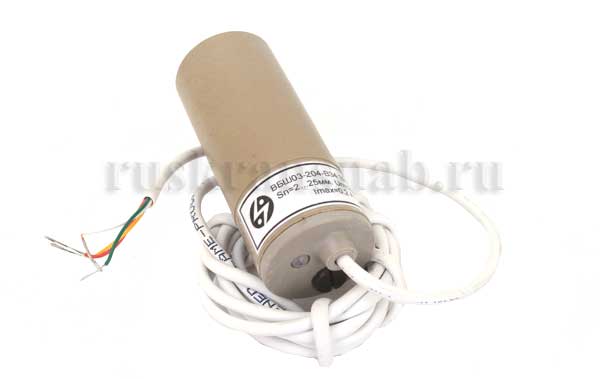

Рис. 2. Выключатель бесконтактный путевой
