Выключатель ВП-19М

Выключатель путевой серии ВП 19М - это устройство прямого действия, предназначены для коммутации электрических цепей управления переменного напряжения до 660 В частоты 50 и 60 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Структура условного обозначения

1. Выключатель путевой;
2. Номер серии;
3. Модернизированный;
4. Условное обозначение величины номинального тока: 10А;
5. Коммутационная износостойкость: В – 0,5 млн. циклов ВО, Б – 1 млн. циклов ВО, А – 2,5 млн. циклов ВО;
6. Число полюсов: 3 или 4;
7. Тип привода: 3 – рычаг + ролик, 2 – толкатель + ролик, 1 – толкатель;
8. Вид крепления: 2 – фронтальное, 1 – базовое;
9. Степень защиты: 00 – IP00 и 67 – IP67;
10. Климатическое исполнение: У или Т;
11. Степень размещения: 2 или 3;
12. Тип замыкания контактов: 3 – прямой (рабочий ход увеличен), 2 – обратный, 1 – прямой;
13. Вид замыкания контактов:

• 1 – 1замыкающий + 2размыкающих;
• 2 – 2замыкающих + 1размыкающий;
• 3 – 3замыкающих;
• 4 – 3размыкающих;
• 5 – 1замыкающий + 3размыкающих;
• 6 - 2замыкающий + 2размыкающих;
• 7 - 3замыкающий + 1размыкающих.

Модификации выключателей ВП19М

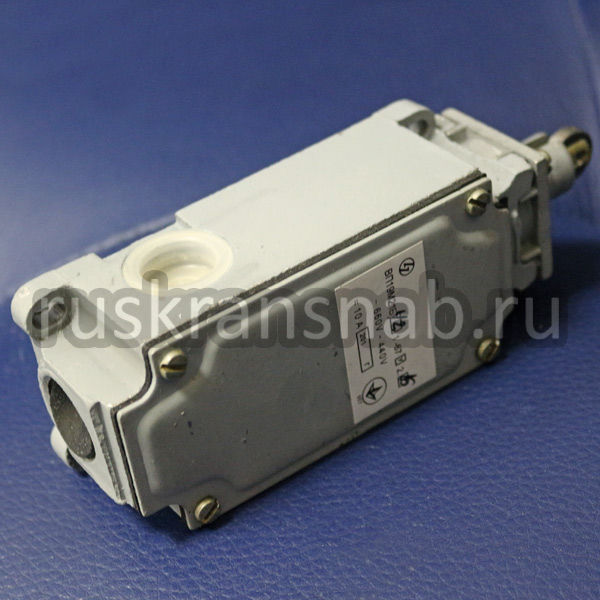

Рис. 1 - выключатель ВП19М, вид сбоку

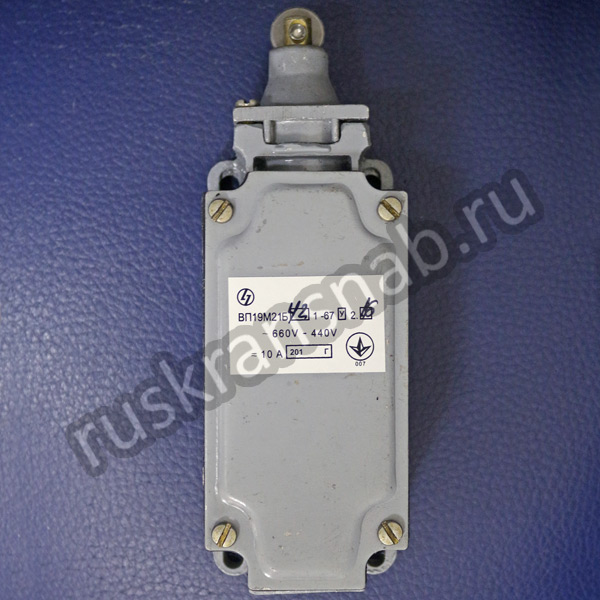

Рис. 2 - вид сверху ВП-19М-21Б-421.67У2.16

Эксплуатация

Оптимальными условиями эксплуатации выключателя ВП-19М являются:

• высота над уровнем моря до 4300 метров.
• диапазон рабочих температур от -40 до +45°С. Окружающая среда взрывобезопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных паров и газов.
