Выключатель путевой ВП21
Выключатель путевой ВП21 служит для коммутации электроцепей управления постоянного тока напряжением до 440В и переменного тока напряжение до 660В (частота 50, 60Гц). Работает выключатель под воздействием управляющих в определенных точках пути контролируемого объекта.

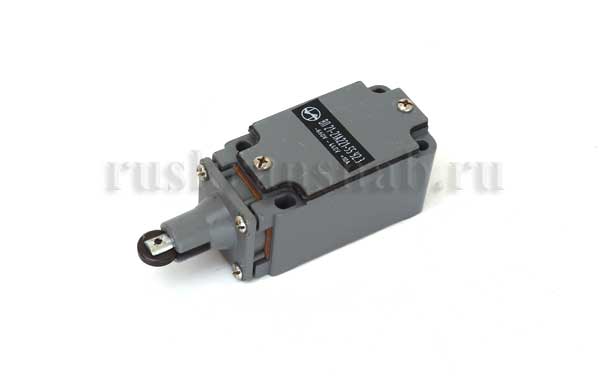

Рис. 1. Боковой вид выключателя
Структура условного обозначения ВП21
|
ВП |
21 |
ХХ |
Х |
Х |
Х |
Х |
Х |
ХХ |
ХХ |
Х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
- обозначение аппарата: выключатель путевой;
- номер серии;
- обозначение тока номинального: 21 – 10А;
- обозначение группы коммутационной износостойкости: А или Б;
- обозначение количества полюсов: 1 или 2;
- Обозначение типа привода: 2 – толкатель с роликом, 1 – толкатель, 3 – ролик с рычагом (регулировка угла установки), 4 – селективный, рычаг с роликом (неизменный угол установки);
- способ крепления: 6 – базовое для лифтов; 1 – базовое, 2 – фронтальное;
- для выключателей с рычагом и роликом: 1,2 или 3 – ступень расположения ролика. Для выключателей с толкателей: П – принудительный разрыв размыкающих коонтактов;
- степень защиты; 55 – IP55, 54 – IP54, 00 – IP00;
- обозначение климатического исполнения;
- комбинация контактов: 1 – один замыкающий контакт, 2 – один размыкающий, 3 – один замыкающий и один размыкающий, 4 – два замыкающих, 5 – два размыкающих.
На данный момент производится два типа выключателей серии ВП15: ВП21А-211П 55У2.3
Технические характеристики
|
Наименование параметра |
Величина |
|
Ток номинальный, А |
10 |
|
Ток, коммутируемый минимальный, А |
0,2 (12 В) и 0,05А (24 В) |
|
Коммутационная износостойкость, циклов не менее |
4 млн. |
|
Масса серебра в контактах, гр |
0,544 |
|
Климатическое исполнение |
УХЛ4, О4, У2, Т2 |
|
Высота над уровнем моря, м не более |
4300 |
|
Диапазон рабочих температур, °С |
-40…+70 |
Габаритные и присоединительные размеры

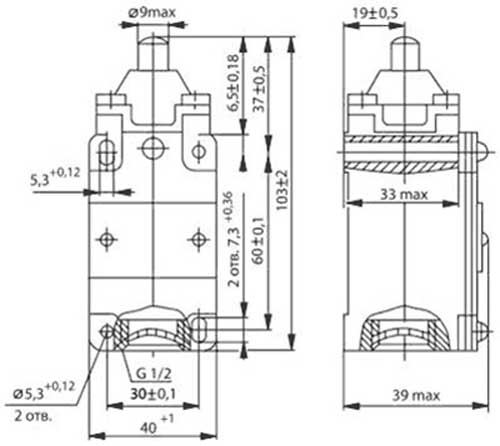

Рис. 2. Габаритные и присоединительные размеры ВП21А-211П 55У2.3

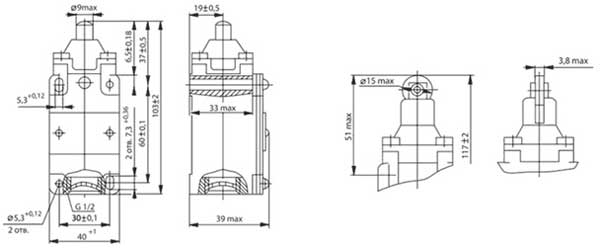

Рис. 3. Габаритные и присоединительные размеры ВП21А-221П 55У2.3
