Выключатель путевой ВП15К

Обозначение:
Выключатель путевой ВП15К
Производитель:
ООО “ПП Харьковский электроаппаратный завод”
Наличие:Под заказ
  • Описание

    • Выключатель путевой ВП15К – выключатель полумгновенного и прямого действия. Данное оборудование используется для управления технологическими процессами стационарных устройств и служат для коммутации электрических цепей постоянного и переменного тока под действие управляющих кулачков (упоров) в определенных точках подконтрольного объекта. Чаще всего применяются для работы в палатках, кузовах, металлических помещениях и прицепах без изоляции.

    Структура условного обозначения

    ВП – выключатель путевой;

    15 – номер серии;

    Х – модернизация;

    21 – величина номинального тока: 10А;

    Х – коммутационная износостойкость: Б – 1млн. циклов ВО, А – 2,5 млн. циклов ВО;

    Х – число полюсов: 1 или 2;

    Х – тип привода:
    • Толкатель – 1;
    • Толкатель + ролик – 2;
    • Рычаг + ролик – 3;
    • Рычаг с регулировкой по длине – 6;
    • Рычаг с регулировкой по длине + ролик – 9.

    Х – тип крепления: 1 – базовое;

    Х – климатическое исполнение: ХЛ, У и Т;

    Х - категория размещения: 2;

    Х – исполнение, зависящие от числа и сочетания контактов:

    Для выключателей полумгновенного действия:

    • 1 – 1 замыкающий;
    • 2 – 1 размыкающий;
    • 3 - 1 замыкающий + 1 размыкающий;

    Для выключателей прямого действия:

    • 6 – 1 замыкающий;
    • 7 – 1 размыкающий;
    • 8 - 1 замыкающий + 1 размыкающий;

    Модификации выключателей ВП15К

    На данный момент производятся следующие типы выключателей: ВП15К21Б211-54У2.3, ВП15К21Б211-54У2.8, ВП15К21Б221-54У2.3, ВП15К21Б221-54У2.8, ВП15К21Б231-54У2.3, ВП15К21Б231-54У2.8, ВП15К21Б261-54У2.3, ВП15К21Б261-54У2.8, ВП15К21Б291-54У2.3 и ВП15К21Б291-54У2.8

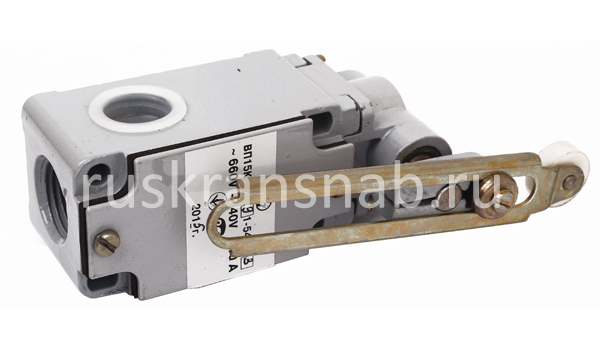

    Выключатель ВП15К - общий вид

    Рис.1 - выключатель ВП15К-21Б-291-54У2.3

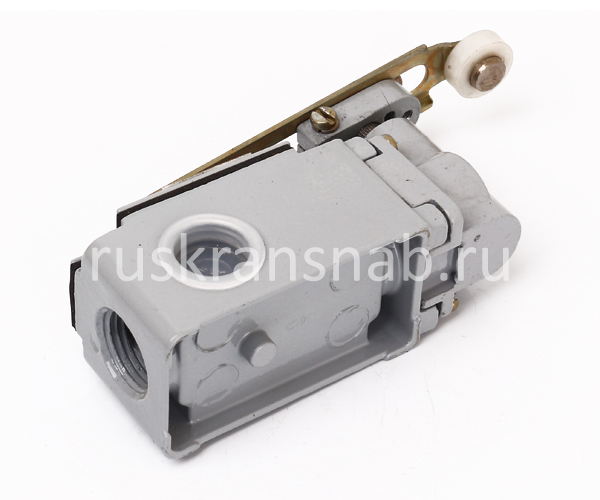

    Выключатель путевой ВП15К - вид сбоку

    Рис.2 - вид сбоку ВП15К

    Технические характеристики

    Наименование параметра

    Значение

    Напряжение минимальное, В

    24В

    Напряжение номинальное, В не более:



    ток постоянный

    440

    ток переменный

    660

    Ток номинальный, А

    10

    Степень защиты

    IP54

    Число коммутируемых цепей

    2

    Допустимая рабочая температура, °С

    -40…+70

    Полный ход привода, не более

    60°

    Масса, кг не более

    0,42
